GI手動高真空蝶閥

產品信息
產品型號：GI	021-31261651
產品口徑：DN25-DN400	m.hsbf-brake.com
產品壓力：105~1.3×10-6	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、手動高真空蝶閥概述

GI手動高真空蝶閥是用來接通或切斷真空管路中的氣流，閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，有微調主密封和閥門開閉鎖定功能。主要適用的工作介質為空氣和非腐蝕性氣體。

二、手動高真空蝶閥參數表

公稱通徑：DN25-DN400
適用范圍(Pa)：10⁵~1.3×10^-6
閥門漏率(Pa.L/S)：≤1.3×10^-7
適用溫度：-25℃~80℃(丁腈橡膠)、-30℃~150℃(氟橡膠)
閥體材質：不銹鋼或碳鋼
安裝位置：任意

三、手動高真空蝶閥尺寸表

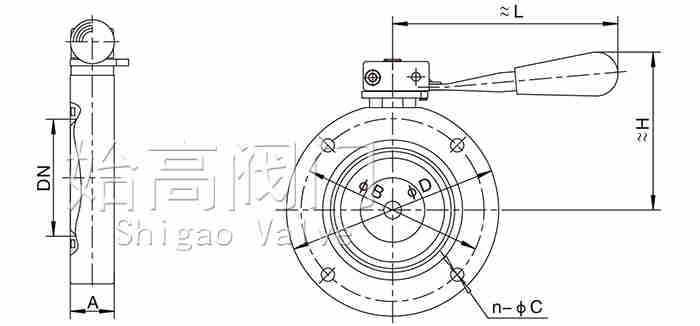

手動高真空蝶閥尺寸圖

連接及外形尺寸(法蘭標準:JB919)：

單位：mm

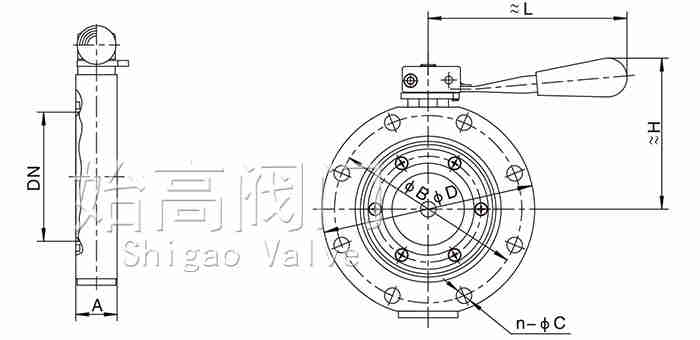

法蘭手動高真空蝶閥尺寸圖

連接及外形尺寸(法蘭標準:GB/T6070)：

單位：mm

四、應用

真空閥門是指在真空系統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空系統元件。真空閥門關閉件是用橡膠密封圈或金屬密封圈來密封的。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GI手動高真空蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
