GID電動高真空蝶閥

產品信息
產品型號：GID	021-31261651
產品口徑：DN25-DN400	m.hsbf-brake.com
產品壓力：105~1.3×10-6	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、電動高真空蝶閥概述

GID電動高真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。閥門適用的工作介質為空氣和非腐蝕性氣體。

二、電動高真空蝶閥參數

公稱通徑：DN25-DN400
適用范圍(Pa)：10⁵~1.3×10^-6
閥門漏率(Pa.L/S)：≤1.3×10^-7
適用溫度：-25℃~80℃(丁腈橡膠)、-30℃~150℃(氟橡膠)
閥體材質：不銹鋼或碳鋼
開關時間(S)：20(DN≤63)；30(80≤DN≤200)；48(DN≥250)
安裝位置：任意
電源電壓：標準：AC220V/50Hz、特殊：DC24V
控制電路：標準：AC220V/50Hz開關型、特殊：DC24V 開關型/4-20mA DC 調節型/1-5V DC調節型
信號反饋：可另外選配

三、電動高真空蝶閥尺寸表

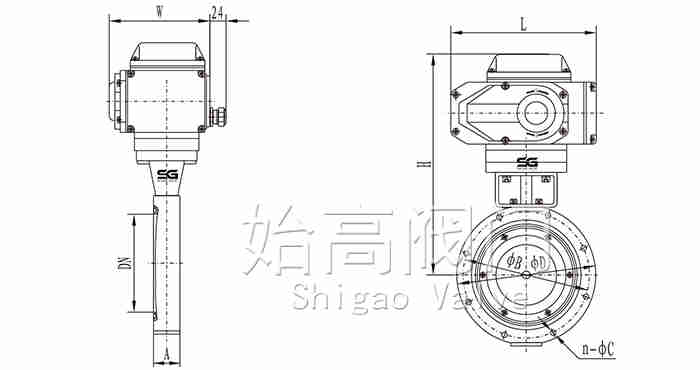

電動高真空蝶閥尺寸圖

連接及外形尺寸(法蘭標準:JB913)：

單位：mm

型號	通徑	φD	φB	H	A	L	W	n-φc
GID-25	25	70	55	198	22	166	113	4-7
GID-32	32	78	64	202	22	166	113	4-7
GID-40	40	85	70	206	22	166	113	4-7
GID-50	50	110	90	220	22	166	113	4-9
GID-63	63	130	110	229	26	166	113	4-9
GID-80	80	145	125	273	30	196	121	4-9
GID-100	100	170	145	285	30	196	121	4-12
GID-125	125	195	170	299	35	196	121	4-12
GID-150	150	220	195	368	35	255	158	8-12
GID-200	200	275	250	394	40	255	158	8-12
GID-250	250	330	300	426	45	255	158	8-12
GID-300	300	380	350	449	55	255	158	8-14
GID-400	400	500	465	538	60	310	207	8-18

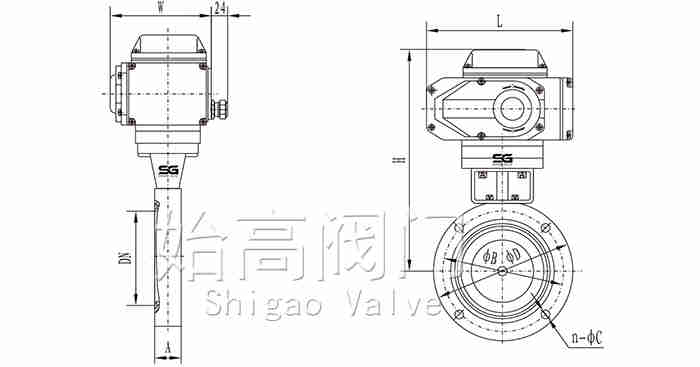

法蘭電動高真空蝶閥尺寸圖

連接及外形尺寸(法蘭標準:GB/T6070)：

單位：mm

型號	通徑	φD	φB	H	A	L	W	n-φc
GID-50A	50	110	90	218	26	160	113	4-9
GID-63A	63	130	110	229	32	160	113	4-9
GID-80A	80	145	125	272	32	196	121	8-9
GID-100A	100	165	145	282	32	196	121	8-9
GID-125A	125	200	175	300	35	196	121	8-11
GID-150A	150	225	200	369	35	255	158	8-11
GID-200A	200	285	260	399	45	255	158	12-11
GID-250A	250	335	310	427	50	255	158	12-11
GID-300A	300	425	395	471	55	255	158	12-14
GID-400A	400	510	480	546	60	310	207	16-14

四、應用

真空閥門是指在真空系統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空系統元件。真空閥門關閉件是用橡膠密封圈或金屬密封圈來密封的。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GID電動高真空蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
