ZCA蒸汽電磁閥

產品信息
產品型號：ZCA	021-31261651
產品口徑：DN10-DN50	m.hsbf-brake.com
產品壓力：1.6MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、ZCA蒸汽電磁閥概述

ZCA蒸汽電磁閥是工業過程自動化控制系統用的執行器，適用于空氣、蒸汽、煤氣、自來水、蒸餾水、冷凍鹽水等液體介質，同時也可用于粘度小于4°E的油類，廣泛用于紡織、印刷、化工、塑料、制藥、表面處理等生產和科研部門真空管路上起啟閉作用。

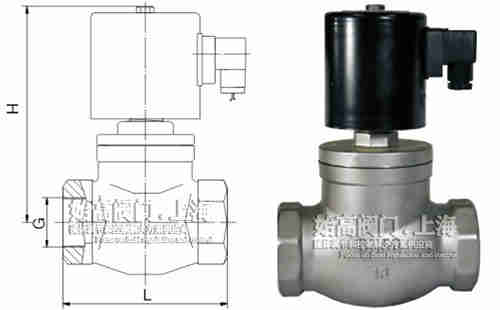

ZCA真空電磁閥結構

二、ZCA蒸汽電磁閥參數

公稱通徑：DN10-DN50
公稱壓力：1.6MPa
工作壓差：0-1.6MPa
適用介質：蒸汽、水
適用溫度：-10℃-180℃
作用方式：常開、常閉
使用條件：普通、防爆
功率：10-120W
電壓：220V AC
閥體材質：鑄鋼、不銹鋼
設計與制造標準：JB/T 7352
結構長度標準：GB/T 12221
法蘭尺寸標準：GB/T 9115、GB/T 17241
螺紋尺寸標準：GB/T 7307

三、ZCA蒸汽電磁閥尺寸表

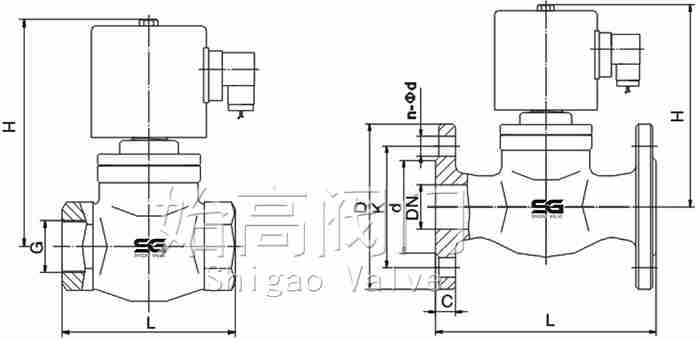

ZCA蒸汽電磁閥尺寸圖

DN	內螺紋連接			法蘭連接
DN	G	H	L	H	L	D	K	d	C
10	3/8	153	56	153	130	90	60	41	14
15	1/2	153	65	153	130	95	65	46	14
20	3/4	153	85	153	150	105	75	56	16
25	1	153	110	153	160	115	85	65	16
32	1-1/4	176	120	176	180	140	100	76	18
40	1-1/2	176	140	176	200	150	110	84	18
50	2	192	165	192	230	165	125	99	20

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZCA真空電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
