ZCJ角式電磁閥
| 產品信息 | |
| 產品型號：ZCJ |  021-31261651 |
| 產品口徑：DN10-DN200 |  m.hsbf-brake.com |
| 產品壓力：1.6MPa |  [email protected] |
| 產品材質：鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、角式電磁閥概述
ZCJ角式電磁閥適用于角式安裝管路中。廣泛適用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工等行業介質輸送管路的自動控制。
二、角式電磁閥參數表
| 公稱通徑：DN10-DN200 | 公稱壓力：1.6MPa | 工作壓差：0.02-1.6MPa |
| 適用介質：蒸汽、水 | 適用溫度：0℃-80℃ | 作用方式：常開、常閉 |
| 使用條件：普通型、防爆型 | 常規電壓：AC220V(其他可定制) | 設計與制造標準：JB/T 7352 |
| 結構長度標準：GB/T 12221 | 法蘭尺寸標準：GB/T 9115 | 螺紋尺寸標準：GB/T 7307 |

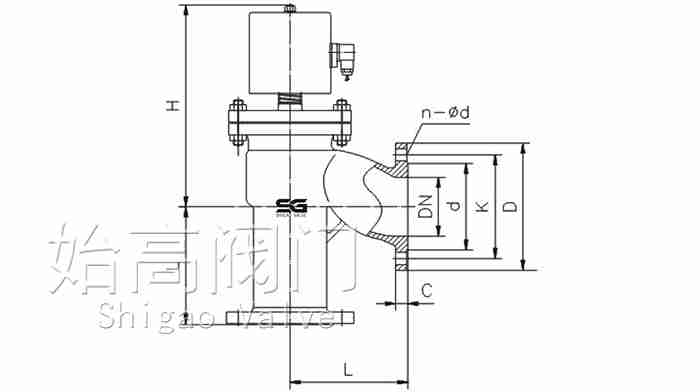

三、角式電磁閥尺寸表
| DN | H | L | D | K | d | C |
| 10 | 175 | 65 | 90 | 60 | 41 | 14 |
| 15 | 175 | 70 | 95 | 65 | 46 | 14 |
| 20 | 180 | 75 | 105 | 75 | 56 | 16 |
| 25 | 195 | 80 | 115 | 85 | 65 | 16 |
| 32 | 205 | 90 | 140 | 100 | 76 | 18 |
| 40 | 220 | 100 | 150 | 110 | 84 | 18 |
| 50 | 235 | 115 | 165 | 125 | 99 | 20 |
| 65 | 250 | 145 | 185 | 145 | 118 | 20 |
| 80 | 260 | 155 | 200 | 160 | 132 | 20 |
| 100 | 290 | 175 | 220 | 180 | 156 | 22 |
| 125 | 365 | 200 | 250 | 210 | 184 | 22 |
| 150 | 400 | 240 | 285 | 240 | 211 | 24 |
| 200 | 416 | 300 | 340 | 295 | 266 | 24 |
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZCJ角式電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
