ZCE雙向電磁閥

產品信息
產品型號：ZCE	021-31261651
產品口徑：DN10-DN500	m.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

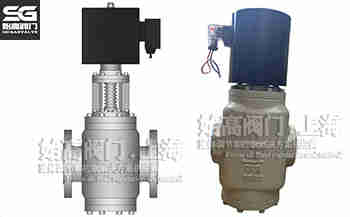

雙向電磁閥結構

一、雙向電磁閥概述

ZCE雙向電磁閥是介質流向不確定的自動控制系統中常見的管路開關元件，被廣泛應用于污水處理廠、石油、化工、冶金、紡織、食品、造船、醫療、環保、城市及其他各行業部門的介質流向不確定管路中，完成管路系統中介質的自動控制，是實現管路自動化控制的選擇之一。

二、雙向電磁閥參數表

公稱通徑：DN10-DN500	公稱壓力：1.0MPa	工作壓差：0-1.0MPa
適用介質：水、空氣等	適用溫度：-15℃-120℃	作用方式：常開、常閉
使用條件：普通型、防爆型	常規電壓：AC220V(其他可定制)	設計與制造標準：JB/T 7352
結構長度標準：GB/T 12221	法蘭尺寸標準：GB/T 9115	螺紋尺寸標準：GB/T 7307

三、雙向電磁閥尺寸表

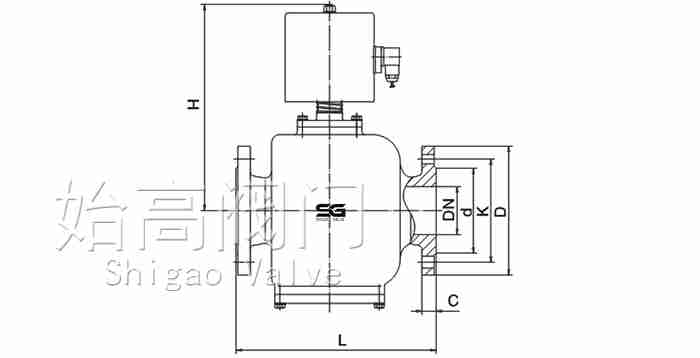

ZCE雙向電磁閥尺寸圖

DN	內螺紋連接		法蘭連接
DN	G	L1	H	H1	L	D	K	d	C
10	3/8	90	255	51	130	90	60	41	14
15	1/2	90	259	56	140	95	65	46	14
20	3/4	90	300	60	150	105	75	56	16
25	1	110	307	64	160	115	85	65	16
32	1-1/4	130	370	77	180	140	100	76	18
40	1-1/2	150	391	88	200	150	110	84	18
50	2	170	478	110	230	165	125	99	20
65	-	-	511	128	290	185	145	118	20
80	-	-	596	144	310	200	160	132	22
100	-	-	638	168	350	220	180	156	24
125	-	-	747	200	400	250	210	184	26
150	-	-	789	222	480	285	240	211	26
200	-	-	1016	284	600	340	295	266	26
250	-	-	1111	334	650	395	350	319	28
300	-	-	1352	400	750	445	400	370	28
350	-	-	1447	450	850	505	460	429	30
400	-	-	1562	510	950	565	515	480	32
450	-	-	1658	561	1050	615	565	530	32
500	-	-	1774	622	1150	670	620	582	34

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZCE雙向電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
