SGDF2噴泉氣爆電磁閥

產品信息
產品型號：SGDF2	021-31261651
產品口徑：1/2	m.hsbf-brake.com
產品壓力：0.05MPa-2.5MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

噴泉氣爆電磁閥結構

一、噴泉氣爆電磁閥概述

SGDF2系列噴泉氣爆電磁閥用于音樂噴泉、跑泉、跳泉等水景藝術行業的自動化控制，該閥抗污能力強，防水線圈專用于噴泉氣爆。

二、噴泉氣爆電磁閥參數

連接尺寸：1/2"-6"
通徑：15-150mm
適用壓力：0.05MPa-2.5MPa
適用溫度：NBR(-10℃-80℃)、三元乙丙(-30℃-120℃)、氟橡膠(-30℃-150℃)
連接方式：G螺紋,NPT螺紋,法蘭連接
電壓選配：DC12V/24V,AC24V,120V,240V/60Hz,220V/50Hz
范圍：±10％
閥體材料：鑄鋼、不銹鋼

三、技術規范表

型號	尺寸	通徑	Cv	MIN工作壓力	MAX工作壓力		密封材料	閥體材料
型號	尺寸	通徑	Cv	MIN工作壓力	AC(28VA)	DC(15W)	密封材料	閥體材料
SGDF2-15	1/2"	15	4.5	0.1MPa	2.5MPa	2.5MPa	NBR 三元乙丙橡膠氟橡膠	不銹鋼鑄鋼
SGDF2-20	3/4"	20	9.3	0.1MPa	2.5MPa	2.5MPa
SGDF2-25	1"	25	12	0.1MPa	2.5MPa	2.5MPa
SGDF2-32	1-1/4"	32	22	0.1MPa	2.5MPa	2.5MPa
SGDF2-40	1-1/2"	40	30	0.1MPa	2.5MPa	2.5MPa
SGDF2-50	2"	50	48	0.1MPa	2.5MPa	2.5MPa
SGDF2-65F	F2-1/2"	65	85	0.1MPa	2.5MPa	2.5MPa
SGDF2-80F	F3"	80	125	0.1MPa	2.5MPa	2.5MPa
SGDF2-100F	F4"	100	160	0.1MPa	2.5MPa	2.5MPa
SGDF2-125F	F5"	122	200	0.1MPa	2.5MPa	2.5MPa
SGDF2-150F	F6"	150	320	0.1MPa	2.5MPa	2.5MPa

四、噴泉氣爆電磁閥尺寸表

螺紋噴泉氣爆電磁閥尺寸法蘭噴泉氣爆電磁閥尺寸

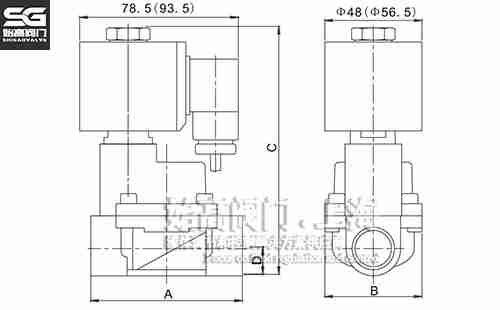

螺紋式：

型號	SGDF2-15	SGDF2-20	SGDF2-25	SGDF2-32	SGDF2-40	SGDF2-50
A	75	83	100	130	130	155
B	48	60	72	97	97	122
C	125	145	150	155	155	160
D	13.5	17.5	22	28	28	32

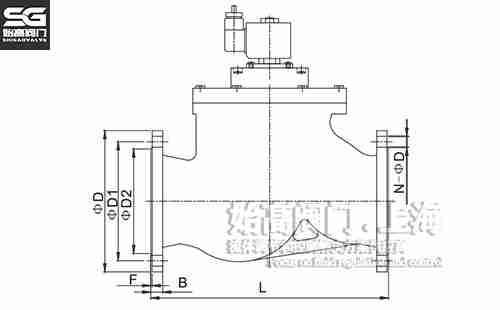

法蘭式：

型號	SGDF2-65F	SGDF2-80F	SGDF2-100F	SGDF2-125F	SGDF2-150F
L	290	310	350	400	480
D	185	200	220	250	285
D1	145	160	180	210	240
D2	118	132	156	184	211
B	20	20	22	22	24
F	3	3	3	3	3
N-D	4-18	8-18	8-18	8-18	8-22

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SGDF2噴泉氣爆電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
