WJ41H國標波紋管截止閥

產品信息
產品型號：WJ41H	021-31261651
產品口徑：DN15-DN400	m.hsbf-brake.com
產品壓力：1.6MPa-4.0MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

國標波紋管截止閥

國標波紋管截止閥摘要：

WJ41H國標波紋管截止閥是指用波紋管作為閥桿密封元件的閥門，采用良好的塑性、高的彈性、抗拉強度和疲勞強度，良好的焊接性能，穩定的彈性性能的優質奧氏體不銹鋼制造的波紋管，保證了閥門的零泄漏。在導熱油管路中，能節約大量熱油，防止環境污染，確保車間安全。

產品品牌：	始高閥門	產品名稱：	國標波紋管截止閥
產品型號：	WJ41H	閥體材質：	碳鋼、不銹鋼
連接方式：	法蘭	適用壓力：	PN16、PN25
公稱通徑：	DN15-DN400	適用介質：	水
驅動方式：	手動	制造標準：	國標GB、美標ANSI/API

一、產品概述

二、特點

1、波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、閥瓣采用錐形設計，密封面與介質呈流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
4、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。

三、參數表

公稱通徑：DN15-DN400	公稱壓力：1.6MPa-4.0MPa
適用介質：油、蒸汽等	適用溫度：-20℃-425℃
閥體材質：碳鋼、不銹鋼	控制方式：手動、電動、氣動
設計標準：GB/T 12235-2007	結構長度標準：GB/T 12221-2005
連接法蘭標準：HG/T 20592-97	試驗和檢驗標準：JB/T 9092-99

四、零部件材質

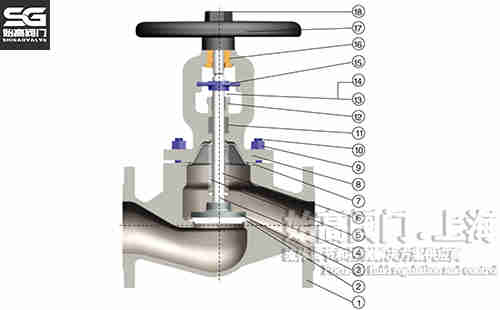

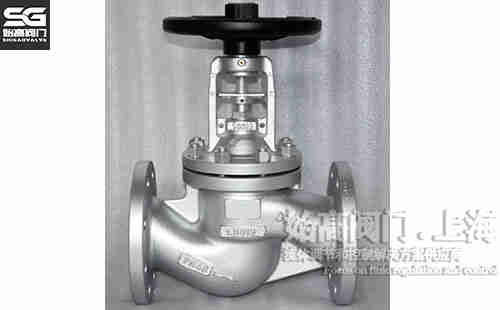

國標波紋管截止閥零件國標波紋管截止閥實物圖

序號	名稱	材質	序號	名稱	材質
1	閥體	WCB、CF8、CF8M	9	六角螺母	ASTM A194-2H、A194-8
2	閥座	304、Stellite	10	雙頭螺栓	ASTM A193-B7、A194-B8
3	閥瓣	20Cr13、F304、F316	11	填料	柔性石墨
4	軸銷	SS304、SS316	12	壓板	WCB、CF8
5	波紋管組件	SS304、SS316L	13	千斤螺栓	ASTM A193-B7、A193-B8
6	閥桿	20Cr13、F304、F316	14	六角螺母	ASTM A194-2H、A194-8
7	墊片	柔性石墨+不銹鋼	15	定位片	銅合金、D2、BL2
8	閥蓋	WCB、CF8、CF8M	16	閥母	碳鋼

五、尺寸表

波紋管截止閥尺寸波紋管截止閥結構

DN	L	D	D1	D2
15	130	95	65	45
20	150	105	75	58
25	160	115	85	68
32	180	140	100	78
40	200	150	110	88
50	230	165	125	102
65	290	185	145	122
80	310	200	160	138
100	350	220	180	158
125	400	250	210	188
150	480	285	240	212
200	600	340	295	268
250	730	405	355	320
300	850	460	410	378
350	980	520	470	438
400	1100	580	525	490

六、應用

國標波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的WJ41H國標波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
