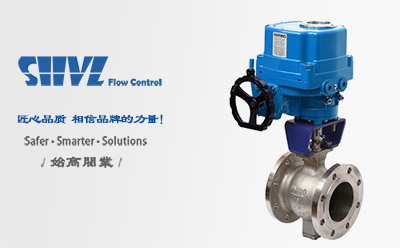

Q5 - 防爆電動法蘭V型球閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

防爆電動法蘭V型球閥參數表

產品品牌：	始高閥門	產品名稱：	防爆電動法蘭V型球閥
產品型號：	090-Q5-B4-F-16-P-T2-B	閥體材質：	鑄鋼WCB、不銹鋼CF8/CF8M
連接方式：	法蘭式	公稱通徑：	DN25-DN500
驅動方式：	電動	適用介質：	水、氣、油等
適用溫度：	-40℃~425℃	公稱壓力：	1.6Mpa-10Mpa(150LB-600LB)
流量特性：	等百分比流量特性	密封等級：	V級/硬密封、Ⅵ級/軟密封
球體材質：	不銹鋼304/316	閥座材質：	304/316+STL硬密封、304/316+PTFE軟密封
壓力溫度額定值：	GB/T 12224-2007、ASME B16.334	法蘭標準：	GB/T 9113.1、HG/T 20592、ASME B16.5
結構長度：	ANSI/ISA S75.04-1995、DIN/IEC 534-3-2	試驗標準：	GB/T 4213
執行器形式：	精小型防爆型、OHQ防爆型	控制方式：	開關型、調節型
電源電壓：	110VAC；220VAC；380VAC；50/60Hz	輸入信號：	4-20mADC或1~5VDC
輸出信號：	4-20mADC	防護等級：	IP65；IP67；IP68
防爆等級：	Exd II BT4；Exd II CT6	環境溫度：	-25℃~55℃
環境濕度：	10~90%RH	行程：	90°~120°/±10°
動作時間：	7s-120s	絕緣電阻：	100MΩ(500VDC)
電機保護：	過熱保護器(自動恢復型)	手動控制：	可拆卸扳手/手輪
扭矩范圍：	7N.m-2000N.m	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

防爆電動法蘭V型球閥可輸入(4-20mAADC或1-5VDC)信號及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節準確度高，可調比大，密封性能好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，可替代進口產品。

防爆電動V型調節球閥(電動V型球閥)是一種旋轉型調節閥門，為電動單元組合儀表中執行單元，可實現比例調節。調節球閥閥體流道阻力小，流量系數大，1/4球面V形開口閥芯提供近似等百分比流量特性，并具有剪切功能可控制帶有纖維和顆粒的粘性介質。調節球閥配用接收ON-OFF或4-20mADC或1~5VDC的信號進行比例動作的小型、堅固、高精度的執行機構，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油，化工，造紙，冶金，污水處理等生產部門的氣體，蒸汽，液體輸送管道中介質流量調節和切斷，以達到生產過程按一定的規范進行。


智能調節型防爆電動V型球閥（配OHQ執行器）	防爆電動V型球閥（配OHQ執行器）

結構特點Features

1、引進德國技術設計結構簡單、重量輕、材料成本低，比同樣流通能力的直行程調節閥更經濟。
2、不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力突變的影響。
3、防漏耐用的閥座在其外徑襯有帶不銹鋼內芯PTFE杯形或O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構。
4、具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的準確性。

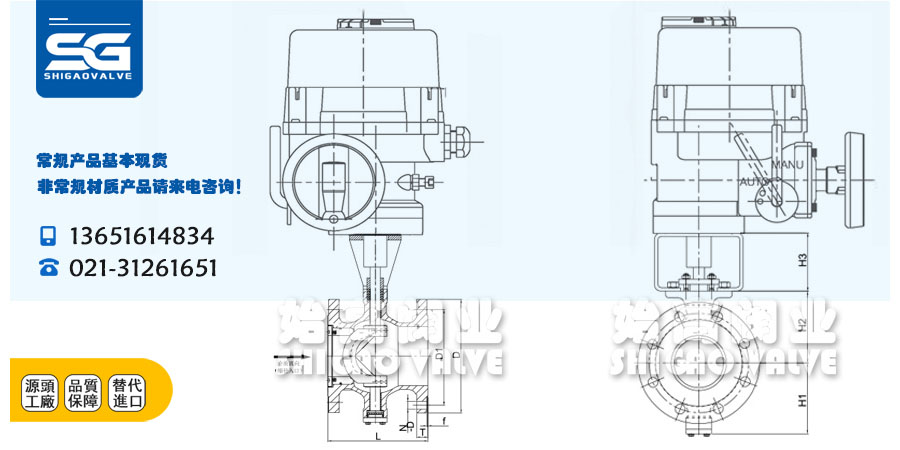

外形尺寸Overall Dimension

防爆電動法蘭V型球閥外形尺寸

DN	L	H1	H2	D	D1	D2	T	f	N-D
25	102	148	135/270	115	85	38	16	2	4-14
32	102	153	135/270	140	100	45	18	2	4-18
40	114	155	140/270	150	110	50	18	2	4-18
50	124	165	140/270	165	125	62	20	2	4-18
65	145	180	140/275	185	145	73	20	2	8-18
80	165	193	170/315	200	160	90	20	2	8-18
100	194	205	170/315	220	180	115	22	2	8-18
125	194	225	170/315	250	210	134	22	2	8-18
150	229	264	170/360	285	240	164	24	2	8-22
200	243	295	520	340	295	206	24	2	12-22
250	297	335	520	405	355	260	26	2	12-26
300	338	380	520	460	410	316	28	2	12-26

結語Conclusion

電動V型調節球閥內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉，其中電動V型調節球閥帶有特殊V型切口，不僅可將纖維切斷，防止卡死，它的V型開口可與閥座流道形成不同的V型角度，實現對管路介質各項參數的準確調節，適用于各種紙漿或纖維等粘稠介質，有效保證管路的流通，又能防止球閥球芯卡死的現象。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的防爆電動法蘭V型球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
