Q41F三片式美標法蘭球閥

產品信息
產品型號：Q41F	021-31261651
產品口徑：1/2	m.hsbf-brake.com
產品壓力：150LB、300LB	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、三片式美標法蘭球閥相關概述

Q41F三片式美標法蘭球閥的工作原理是靠旋轉閥芯來使閥門暢通或關閉。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。三片式法蘭球閥有著自身獨有的優越性，如開關無摩擦，密封不易磨損，啟閉力矩小，這樣可以減小所配執行器的規格。廣泛適用于石油化工城市給排水要求嚴格的工況。

二、三片式美標法蘭球閥參數表

公稱通徑：1/2"-5"	公稱壓力：150LB、300LB	適用溫度：-10℃-180℃
適用介質：水、油、氣、酸堿物等	閥體材質：鑄鋼、不銹鋼	操作方式：手動
設計標準：ASME B16.34	壁厚標準：ASME B16.34	防火標準：API 607 ISO 10497
結構長度：ASME B 16.10	法蘭標準：ASME B16.5	檢測標準：API 598

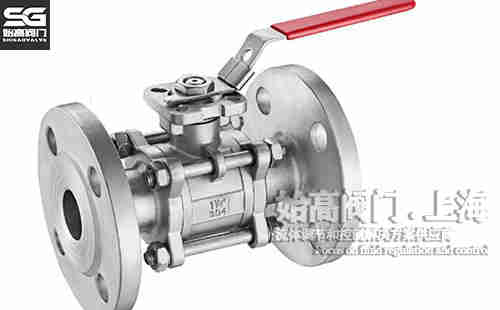

低平臺三片式美標法蘭球閥

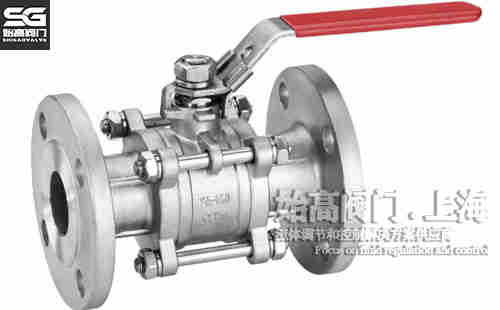

高平臺三片式美標法蘭球閥

三、三片式美標法蘭球閥的特點

1、閥桿帶有防靜電設置。
2、閥桿帶有防脫出裝置設計。
3、鋼球球槽上有泄壓孔設計。
4、采用ISO 5211直接安裝執行器平臺設計。

四、三片式美標法蘭球閥尺寸表

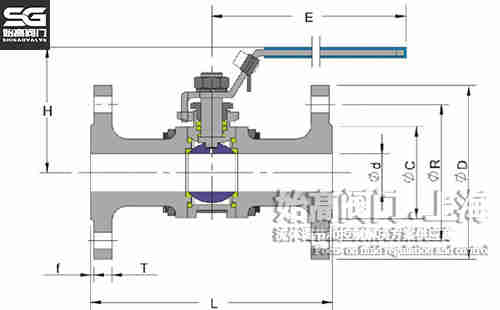

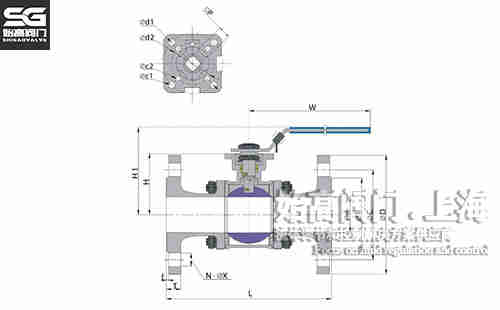

低平臺三片式美標法蘭球閥尺寸高平臺三片式美標法蘭球閥尺寸

SIZE	L	d	C	R	D	H	E
1/2	108	15	34.9	60.3	90	76.5	120
3/4	117	20	42.9	69.9	10	79	120
1	127	25	50.8	79.4	110	91.5	150
1-1/4	140	32	63.5	88.9	115	96.5	150
1-1/2	165	38	73	98.4	125	104	170
2	178	48	92.1	120.7	150	117	170
2-1/2	190	65	104.8	139.7	180	140	250
3	203	76	127	152.4	190	142.5	250
4	229	100	157.2	190.5	230	163.5	300

五、三片式美標法蘭球閥零件材質表

序號	名稱	材料
1	螺母	A194-8
2	螺栓	A193-B8
3	螺帽	CF8M	CF8	WCB
4	墊片	PTFE	R-PTFE
5	球座	PTFE	R-PTFE
6	球	SS316	SS304
7	閥體	CF8M	CF8	WCB
8	止推墊圈	PTFE
9	O形圈	VITON
10	V形環填料	PTFE	R-PTFE
11	壓蓋	SS304
12	彈簧墊圈	SS304	SS201
13	防松螺母	A194-8
14	止動蓋	SS304	SS201
15	壓蓋	SS304
16	手柄	SS304	SS201
17	閥桿螺母	A194-8
18	鎖緊裝置	SS304	SS201
19	手柄蓋	塑料

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的三片式美標法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
