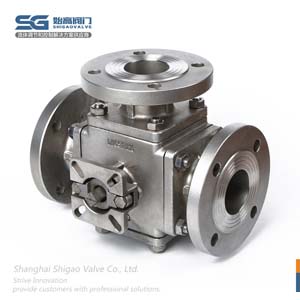

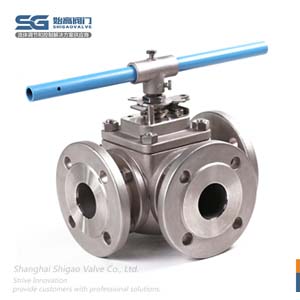

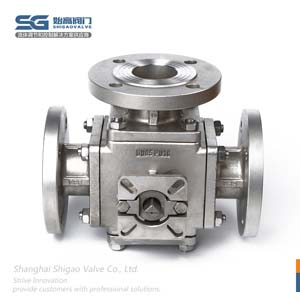

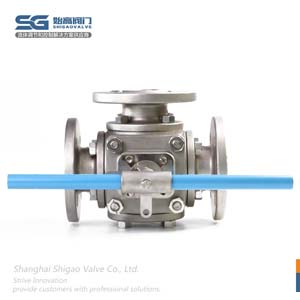

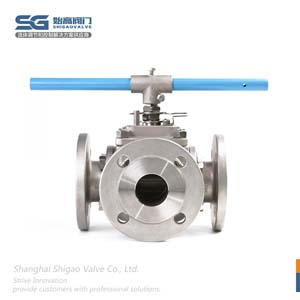

三通法蘭球閥

內容摘要

三通法蘭球閥分為"L型法蘭球閥"與"T型法蘭球閥"，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合泄漏測試要求，在系統泄壓后無需拆下整個閥體就能對閥門進行檢查和維修。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

三通法蘭球閥參數表

產品品牌：	始高閥門	產品名稱：	三通法蘭球閥
產品型號：	Q44F/Q45F	閥體材質：	WCB/CF8/CF8M/CF3/CF3M
連接方式：	法蘭	公稱通徑：	DN15~DN400
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	軟密封：RPTFE(-29℃~180℃)/PPL(-29℃~250℃)/PEEK(-29℃~280℃)、硬密封：-29℃~425℃	公稱壓力：	PN16/40、150LB/300LB
球閥流向：	L型/T型	設計標準：	GB/T12237\|GB/T21385\|ASME B16.34\|API608\|API6D
法蘭標準：	ASME B16.15\|HG/T 20592-2009\|EN 1902-1	結構長度：	ASME B16.10\|GB/T 12221-2005
防火標準：	API607\|JB/T6899-1993	溫度壓力：	ASME B16.34\|GB/T12224-2015
檢測標準：	API 598	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

三通法蘭球閥簡介

三通法蘭球閥的結構特點

●閥體采用鑄造或鍛造，結構緊湊、外觀美觀。O型三通球閥閥芯、閥桿做旋轉運動，轉動閥芯時閥芯閥座始終緊密接觸，具有很強的剪切能力；
●可設計閥座由圓柱彈簧或蝶簧預載，具有自動補償、自密封和閥門中腔自動泄壓功能，適用于高溫、高壓場合；
●閥球旋轉設計能夠保證閥球運行平穩，減少操作扭矩；
●密封有軟硬密封可選擇，密封表面可硬化處理，適用于多種工況；
●閥門中腔自動泄壓設計，閥門體腔停留介質溫度升高而引起異常升壓時，不需通過安全閥，而僅靠閥座功能就可自動泄壓，提高系統安全性；
●球閥可設有防靜電結構、防閥桿吹出結構設計；
●三通球閥任一通口均可用作入口而無泄漏，并可根據工況需要制成L型或T型通道，使安裝更加方便；
●在系統卸壓后無需拆下整個閥體就能進行檢查和維修；
●三通球閥分為L型和T型，L型適用于介質的流向切換，能使相互垂直的兩個通道連通，T型適用于介質的分流，合流或流向切換；
●兩閥座密封三通球閥結構緊湊、外形美觀、密封性能好，它能實現對管道介質流向的切換、也能使相互垂直的兩個通道連通或關閉；
●四閥座密封三通球閥造型美觀、結構合理、不僅可實現介質流向的切換，也可使三個通道相互連通，靈活控制管路中介質的合流或分流。

三通法蘭球閥流向示意圖

三通法蘭球閥流向

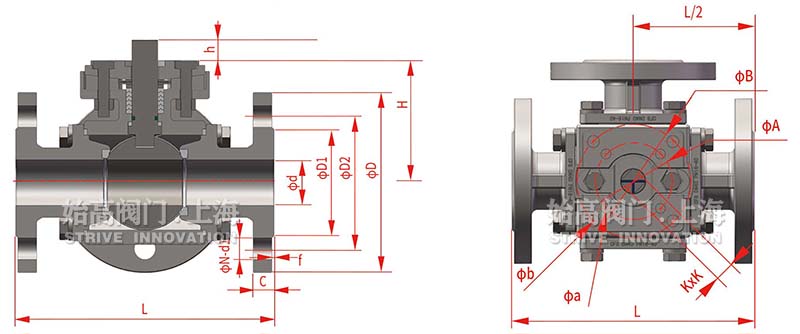

三通法蘭球閥的外形尺寸和連接尺寸

三通法蘭球閥尺寸

DN	IN	L	d	D1	D2	D	C	f	N-d	h	H	a	b	A	B	K	ISO5211
15	1/2"	152	15	65	45	95	16	2	4-14	11	56	6	7	36	50	11	F03/F05
20	3/4"	160/165	20	75	58	105	18	2	4-14	11	63	6	7	36	50	11	F03/F05
25	1"	181	25	85	68	115	18	2	4-14	14	77	7	9	50	70	14	F05/F07
32	1-1/4"	201	32	100	78	140	18	2	4-18	14	88	7	9	50	70	14	F05/F07
40	1-1/2"	220	40	110	88	150	18	2	4-18	14	102	7	9	50	70	14	F05/F07
50	2"	241	50	125	102	165	18	2	4-18	17	110	9	11	70	102	17	F07/F10
65	2-1/2"	260/290	65	145	122	185	18	2	8-18	17	120	9	11	70	102	17	F07/F10
80	3"	280/310	80	160	138	200	20	2	8-18	24	160	13	18	125	140	22	F12/F14
100	4"	320/360	100	180	158	220	20	2	8-18	24	180	13	18	125	140	22	F12/F14
125	5"	380/420	125	210	188	250	22	2	8-18	29	215	18	22	140	165	27	F14/F16
150	6"	440/480	150	240	212	285	22	2	8-22	29	252	18	22	140	165	27	F14/F16
200	8"	550/600	200	295	268	340	24	2	12-22	38	340	18	22	140	165	36	F14/F16

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的三通法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
