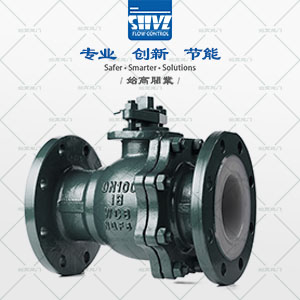

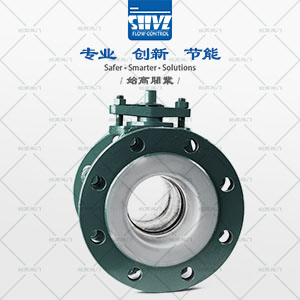

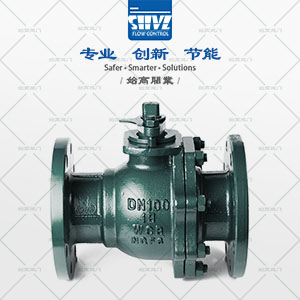

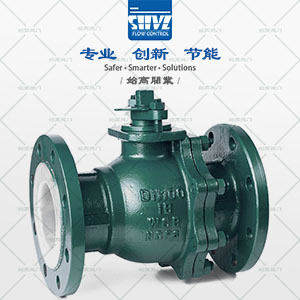

襯氟法蘭球閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	襯氟法蘭球閥
產品型號：	Q41F46	閥體材質：	碳鋼/不銹鋼
連接方式：	法蘭連接	公稱通徑：	DN15~DN400
驅動方式：	手動	適用介質：	水、油、酸堿物等
適用溫度：	-10℃~120℃	公稱壓力：	PN10/PN16/PN25
設計標準：	GB/T 12237	結構長度：	HG/T 3704
法蘭尺寸：	HG/T 20592	壓力試驗：	GB/T 13927

一、Q41F46法蘭襯氟球閥相關概述

Q41F46法蘭襯氟球閥就是將通用的Q41F浮動球閥進行更改，使閥體的內壁、內件外部全覆蓋上氟塑料，凡是有介質接觸的地方都襯有氟塑料，從而達到耐腐蝕性能。內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙�。‵46），廣泛應用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕性介質的調節或切斷，在水處理過程控制中使用效果明顯。

二、Q41F46法蘭襯氟球閥的特點

1、流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力比較小的一種。
2、開關迅速、方便，只需講球體旋轉90°，便完成開戶和關閉動作。
3、采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。
4、可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。
5、球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。

三、Q41F46法蘭襯氟球閥參數表

公稱通經：DN15-DN400	公稱壓力：1.6MPa-2.5MPa	適用溫度：-10℃~120℃
適用介質：水、油、酸堿物	閥體材質：鑄鐵、碳鋼、不銹鋼	控制方式：手動、電動、氣動
設計標準：GB/T 12237;JB/T 7745	連接標準：GB/T 12221;JB/T 7745	檢測標準：JB/T 13927

四、基本型號(全襯里)

手動	蝸輪傳動	氣動	電動
Q41F4(全襯里）	Q341F4(全襯里）	Q641F4(全襯里）	Q941F4(全襯里）
Q41F3(全襯里）	Q341F3(全襯里）	Q641F3(全襯里）	Q941F3(全襯里）
Q41F46(全襯里）	Q341F46(全襯里）	Q641F46(全襯里）	Q941F46(全襯里）

五、Q41F46法蘭襯氟球閥尺寸表

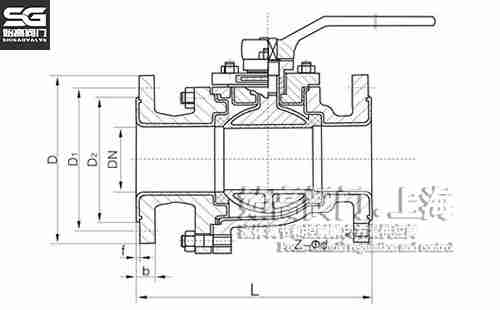

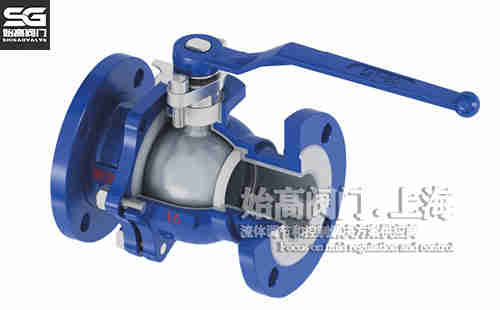

Q41F46法蘭襯氟球閥尺寸圖 Q41F46法蘭襯氟球閥結構

PN1.6MPa主要連接尺寸：

DN	L	D	D1	D2	f	b
15	140	95	65	45	3	16
20	140	105	75	58	3	18
25	150	115	85	68	3.5	18
32	165	140	100	78	3.5	18
40	180	150	110	88	3.5	18
50	200	165	125	102	4	18
65	220	185	145	122	4	18
80	250	200	160	138	4	20
100	280	220	180	158	4.5	20
125	320	250	210	188	4.5	22
150	360	285	240	212	4.5	22
200	400	340	295	268	5	24
250	450	395	350	320	5	26
300	610	445	400	370	5	26
350	686	505	460	430	5	26
400	760	565	515	482	5	26

PN2.5MPa主要連接尺寸：

DN	L	D	D1	D2	f	b
15	140	95	65	45	3	16
20	140	105	75	58	3	18
25	150	115	85	68	3.5	18
32	165	140	100	78	3.5	18
40	180	150	110	88	3.5	18
50	200	165	125	102	4	20
80	250	200	160	138	4	24
100	280	235	190	160	4.5	24
125	320	270	220	188	4.5	26
150	360	300	250	218	4.5	28
200	400	360	310	278	5	30
250	450	425	370	335	5	32
300	610	485	430	395	5	34
350	686	555	490	450	5	38

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的襯氟法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。

極限詞失效聲明

DN	L	D	D1	D2	f	b
15	140	95	65	45	3	16
20	140	105	75	58	3	18
25	150	115	85	68	3.5	18
32	165	140	100	78	3.5	18
40	180	150	110	88	3.5	18
50	200	165	125	102	4	18
65	220	185	145	122	4	18
80	250	200	160	138	4	20
100	280	220	180	158	4.5	20
125	320	250	210	188	4.5	22
150	360	285	240	212	4.5	22
200	400	340	295	268	5	24
250	450	395	350	320	5	26
300	610	445	400	370	5	26
350	686	505	460	430	5	26
400	760	565	515	482	5	26

DN	L	D	D1	D2	f	b
15	140	95	65	45	3	16
20	140	105	75	58	3	18
25	150	115	85	68	3.5	18
32	165	140	100	78	3.5	18
40	180	150	110	88	3.5	18
50	200	165	125	102	4	20
80	250	200	160	138	4	24
100	280	235	190	160	4.5	24
125	320	270	220	188	4.5	26
150	360	300	250	218	4.5	28
200	400	360	310	278	5	30
250	450	425	370	335	5	32
300	610	485	430	395	5	34
350	686	555	490	450	5	38

DN	L	D	D1	D2	f	b
15	140	95	65	45	3	16
20	140	105	75	58	3	18
25	150	115	85	68	3.5	18
32	165	140	100	78	3.5	18
40	180	150	110	88	3.5	18
50	200	165	125	102	4	18
65	220	185	145	122	4	18
80	250	200	160	138	4	20
100	280	220	180	158	4.5	20
125	320	250	210	188	4.5	22
150	360	285	240	212	4.5	22
200	400	340	295	268	5	24
250	450	395	350	320	5	26
300	610	445	400	370	5	26
350	686	505	460	430	5	26
400	760	565	515	482	5	26

DN	L	D	D1	D2	f	b
15	140	95	65	45	3	16
20	140	105	75	58	3	18
25	150	115	85	68	3.5	18
32	165	140	100	78	3.5	18
40	180	150	110	88	3.5	18
50	200	165	125	102	4	20
80	250	200	160	138	4	24
100	280	235	190	160	4.5	24
125	320	270	220	188	4.5	26
150	360	300	250	218	4.5	28
200	400	360	310	278	5	30
250	450	425	370	335	5	32
300	610	485	430	395	5	34
350	686	555	490	450	5	38
