立式襯氟止回閥

產品信息
產品型號：H42F46	021-31261651
產品口徑：DN15-DN500	m.hsbf-brake.com
產品壓力：0.6MPa-2.5MPa	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、立式襯氟止回閥概述

H42F46立式襯氟止回閥又稱襯氟單向閥或襯氟逆止閥，其啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。其安裝應注意以下幾點：在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管線產生的壓力的影響；安裝時注意介質的流動的方向應與閥體所標箭頭方向一致；升降式水平瓣止回閥應安裝在水平管道上。

二、立式襯氟止回閥參數表

公稱通徑：DN15-DN500	公稱壓力：0.6MPa-1.6MPa
適用介質：酸、堿、腐蝕性介質	適用溫度：0℃-100℃
閥體材質：鑄鐵、碳鋼、不銹鋼	連接方式：法蘭連接
設計與制造標準：GB/T 12235	結構長度標準：GB/T 12221、HG/T3704

三、立式襯氟止回閥尺寸表

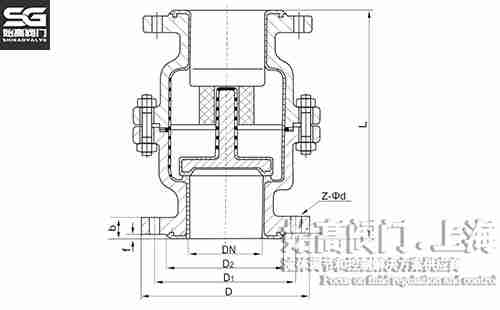

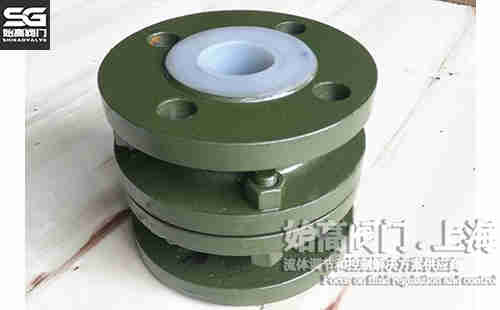

立式襯氟止回閥實物圖立式襯氟止回閥尺寸圖

DN	L	D	D1	D2	f	b
15	115	80	55	40	2	12
20	115	90	65	50	2	14
25	115	100	75	60	2	14
32	120	120	90	70	2	14
40	130	130	100	80	3	14
50	155	140	110	90	3	14
65	170	160	130	110	3	14
80	190	190	150	128	3	16
100	200	210	170	148	3	16
125	270	240	200	178	3	18
150	315	265	225	202	3	18
200	385	320	280	258	3	20
250	450	375	335	312	3	22
300	480	440	395	365	4	22
350	400	490	445	415	4	22
400	550	540	495	465	4	22

四、相關應用

立式襯氟止回閥又稱襯氟單向閥或襯氟逆止閥，其啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的立式襯氟止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
