直流式襯氟截止閥

產品信息
產品型號：J45F46	021-31261651
產品口徑：DN15-DN350	m.hsbf-brake.com
產品壓力：1.0MPa-2.5MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、直流式襯氟截止閥概述

J45F46直流式襯氟截止閥適用在各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸，還適用在各種濃度的強堿有機溶劑以及其他腐蝕性介質的管道上。廣泛應用在石油、化工等管路中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用作流量調節，以免節流口處產生的高速介質沖蝕破壞密封面。

二、直流式襯氟截止閥參數表

公稱通徑：DN15-DN350	公稱壓力：1.0MPa-2.5MPa
適用介質：酸、堿腐蝕性介質	適用溫度：-20℃-120℃
閥體材質：碳鋼、不銹鋼	驅動方式：手動、電動、氣動
設計與制造標準：GB/T 12233、GB/T 12235	法蘭尺寸標準：GB/T9113.1

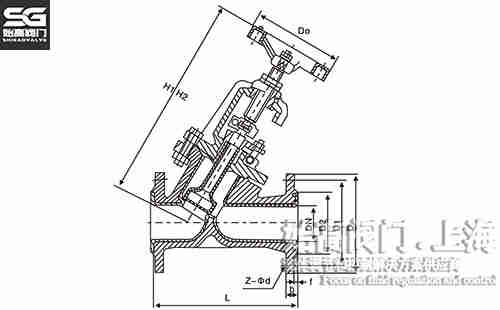

三、直流式襯氟截止閥尺寸表

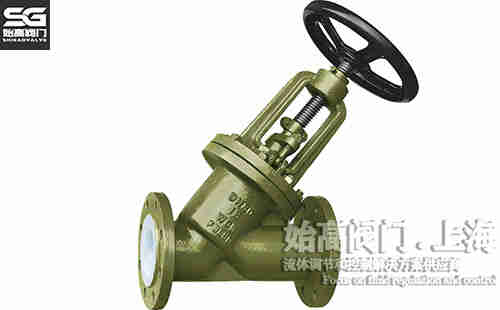

直流式襯氟截止閥尺寸直流式襯氟截止閥實物

DN	L	D	D1	D2	D0	H1	H2
15	130	95	65	43	100	180	195
20	150	105	75	50	100	215	235
25	160	115	85	60	120	220	245
32	180	135	100	68	140	250	275
40	200	145	110	80	160	283	315
50	230	160	125	100	180	316	360
65	290	180	145	115	200	353	408
80	310	195	160	130	240	437	505
100	350	215	180	150	280	480	566
125	400	245	210	180	320	540	650
150	480	280	240	210	360	605	740
200	600	335	295	260	400	650	800
250	730	405	355	319	450	680	870
300	850	460	410	370	500	770	1050

四、應用

J45F46型直流式襯氟截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短等優點，被廣泛應用在石油、化工等管路系統中做截斷介質用。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的直流式襯氟截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
