美標襯氟閘閥

產品信息
產品型號：Z41F46	021-31261651
產品口徑：1/2	m.hsbf-brake.com
產品壓力：150LB-300LB	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、美標襯氟閘閥概述

Z41F46美標襯氟閘閥閥體采用適合襯里工藝要求的結構造型，閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部包襯FEP(F46)或PCTE(F3)等氟塑料；密封副為FEP(F46)或其他材料組合，摩擦系數小，啟閉力矩低；填料采用F4標準填料，密封性能好，維修更換方便；介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作啟閉裝置。

二、美標襯氟閘閥參數表

公稱通徑：1/2"-24"	公稱壓力：150LB-300LB
適用介質：酸、堿等腐蝕性介質	適用溫度：-30℃-200℃
閥體材質：鑄鐵、鑄鋼、不銹鋼	設計與制造標準：GB/T12234
結構長度標準：GB/T12221	法蘭尺寸標準：ASME B16.5

三、美標襯氟閘閥尺寸表

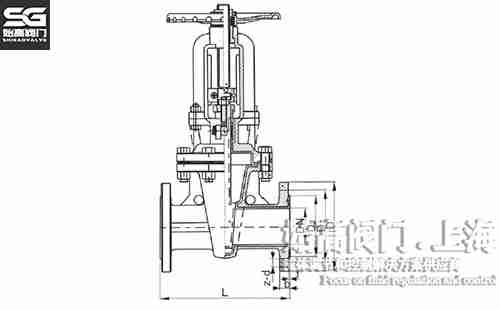

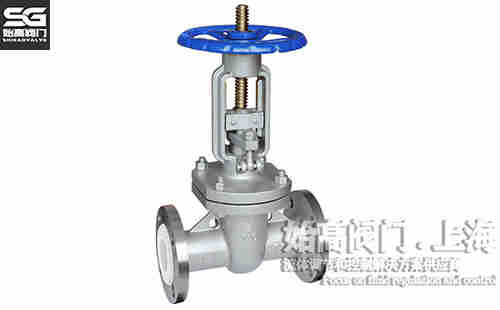

美標襯氟閘閥尺寸美標襯氟閘閥實物

NPS	DN	L	D	D1	D2	f	b	Z-φd
1/2	15	108	90	60.3	34.9	3	11.6	4-15.9
3/4	20	117	100	69.9	42.9	3	13.2	4-15.9
1	25	127	110	79.4	50.8	3.5	14.7	4-15.9
1-1/4	32	140	115	88.9	63.5	3.5	16.3	4-15.9
1-1/2	40	165	125	98.4	73	3.5	17.5	4-15.9
2	50	178	150	120.7	92.1	4	19.5	4-19
2-1/2	65	190	180	139.7	104.8	4	24.3	4-19
3	80	203	190	152.4	127	4	24.3	8-19
4	100	229	230	190.5	157.2	4.5	24.3	8-19
5	125	254	255	215.9	185.7	4.5	24.3	8-22.2
6	150	267	280	241.3	215.9	4.5	25.9	8-22.2
8	200	292	345	298.5	269.9	5	29	8-22.2
10	250	330	405	362	323.8	5	30.6	12-25.4
12	300	356	485	431.8	381	5	32.2	12-25.4
14	350	381	535	476.3	412.8	5	35.4	12-28.6
16	400	406	595	539.8	469.9	5	37	16-28.6
18	450	432	635	577.9	533.4	6	40.1	16-31.8
20	500	457	700	635	584.2	6	43.3	20-31.8

四、應用

楔式閘閥是一種常見的啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截?cái)喙苈分薪橘|(zhì)。楔式閘閥不允許微量開啟在管路中作節能裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標襯氟閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
