旋啟式襯氟止回閥

產品信息
產品型號：H44F46	021-31261651
產品口徑：DN15-DN500	m.hsbf-brake.com
產品壓力：0.6MPa-1.6MPa	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、旋啟式襯氟止回閥概述

H44F46旋啟式襯氟止回閥的閥瓣圍繞閥座外的銷軸旋轉、啟閉，防止介質倒流。其特點為：銷軸與閥瓣設計為一體，全部襯FEP的銷軸，鑲嵌在閥體與閥蓋之間形成的特殊凹槽，啟閉靈活，密封可靠。專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的氟塑料，具有強度高、耐腐蝕性能好的特點。

二、旋啟式襯氟止回閥參數表

公稱通徑：DN15-DN500	公稱壓力：0.6MPa-1.6MPa
適用介質：酸、堿、腐蝕性介質	適用溫度：0℃-100℃
閥體材質：鑄鐵、碳鋼、不銹鋼	連接方式：法蘭連接
設計與制造標準：GB/T 12235	結構長度標準：GB/T 12221、HG/T3704

三、旋啟式襯氟止回閥零部件材質

序號	名稱	灰鑄鐵	碳鋼	不銹鋼
序號	名稱	Z	C	P	R	PL	RL
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	襯里層/閥座	FEP(F46)、PCTFE(F3)、PFA(可溶性聚四氟乙烯)、PO
3	軸、閥瓣	1Cr13/35、WCB、1Cr18Ni9/CF8、00Cr17Ni14Mo2/CF3M
4	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
5	螺母	45	45	0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti

四、旋啟式襯氟止回閥尺寸表

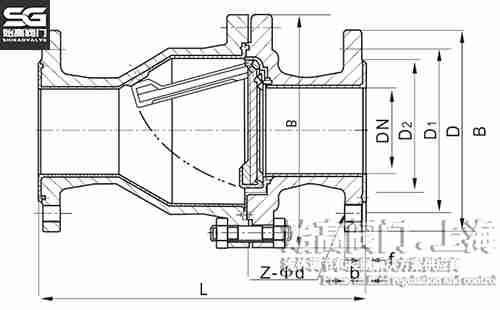

旋啟式襯氟止回閥實物圖旋啟式襯氟止回閥尺寸圖

DN	L	D	D1	D2	f	b	B
15	130	80	55	40	2	12	105
20	150	90	65	50	2	14	115
25	160	100	75	60	2	14	128
32	180	120	90	70	2	14	145
40	200	130	100	80	3	14	160
50	230	140	110	90	3	14	178
65	290	160	130	110	3	14	205
80	310	190	150	128	3	16	230
100	350	210	170	148	3	16	255
125	400	240	200	178	3	18	305
150	480	265	225	202	3	18	345
200	600	320	280	258	3	20	415
250	650	375	335	312	3	22	490
300	700	440	395	365	4	22	540
350	790	490	445	415	4	22	585
400	914	540	595	565	4	22	635
450	978	595	550	520	4	22	680
500	978	645	600	570	4	24	740

五、相關應用

旋啟式襯氟止回閥又稱逆止閥。這種類型的閥門的作用只允許介質向一個方向流動。通常這種閥門是自動工作的。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的旋啟式襯氟止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
