升降式襯氟止回閥

產品信息
產品型號：H41F46	021-31261651
產品口徑：DN15-DN500	m.hsbf-brake.com
產品壓力：0.6MPa-1.6MPa	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、升降式襯氟止回閥概述

H41F46升降式襯氟止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。其安裝應注意以下幾點：在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管線產生的壓力的影響；安裝時注意介質的流動的方向應與閥體所標箭頭方向一致；升降式水平瓣止回閥應安裝在水平管道上。

二、升降式襯氟止回閥參數表

公稱通徑：DN15-DN500	公稱壓力：0.6MPa-1.6MPa
適用介質：酸、堿、腐蝕性介質	適用溫度：0℃-100℃
閥體材質：鑄鐵、碳鋼、不銹鋼	連接方式：法蘭連接
設計與制造標準：GB/T 12235	結構長度標準：GB/T 12221、HG/T3704

三、零部件材質

序號	名稱	灰鑄鐵	碳鋼	不銹鋼
序號	名稱	Z	C	P	R	PL	RL
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	襯里層/閥座	FEP(F46)、PCTFE(F3)、PFA(可溶性聚四氟乙烯)、PO
3	軸、閥瓣	1Cr13/35、WCB、1Cr18Ni9/CF8、00Cr17Ni14Mo2/CF3M
4	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
5	螺母	45	45	0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti

四、升降式襯氟止回閥尺寸表

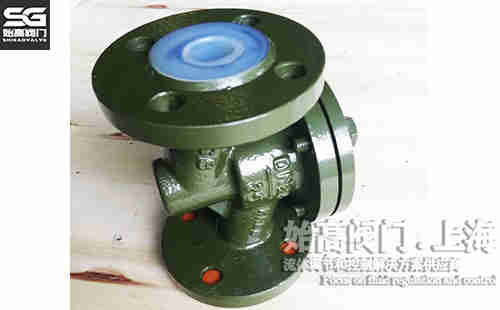

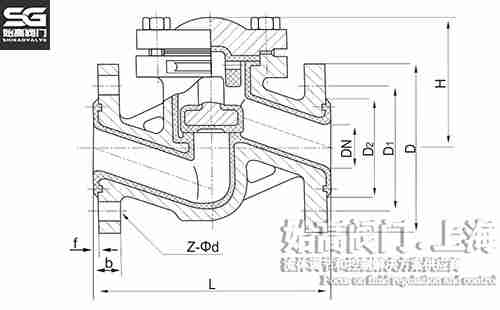

升降式襯氟止回閥實物圖升降式襯氟止回閥尺寸圖

DN	L	D	D1	D2	f	b	H
15	130	80	55	40	3	12	55
20	150	90	65	50	3	14	58
25	160	100	75	60	3.5	14	60
32	180	120	90	70	3.5	14	75
40	200	130	100	80	3.5	14	82
50	230	140	110	90	4	14	95
65	290	160	130	110	4	14	105
80	310	190	150	128	4	16	120
100	350	210	170	148	4.5	16	135
125	400	240	200	178	4.5	18	158
150	480	285	225	202	4.5	18	180

五、相關應用

升降式襯氟止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的升降式襯氟止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
