J41F46直通式襯氟截止閥

產品信息
產品型號：J41F46	021-31261651
產品口徑：DN15-DN350	m.hsbf-brake.com
產品壓力：1.0MPa-2.5MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、直通式襯氟截止閥概述

J41F46直通式襯氟截止閥適用在各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸，還適用在各種濃度的強堿有機溶劑以及其他腐蝕性介質的管道上。廣泛應用在石油、化工等管路中做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用作流量調節，以免節流口處產生的高速介質沖蝕破壞密封面。

二、直通式襯氟截止閥零部件材質

名稱	灰鑄鐵	碳鋼	不銹鋼		超低碳不銹鋼
名稱	Z	C	P	R	PL	RL
閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
閥瓣、閥桿	35	1Cr13	1Cr18Ni9	1CrNi12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
活接螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
襯里層/閥座	FEP(F46) PCTFE(F3) PTFE(F4) PFA(可溶性聚四氟乙烯) PO(聚烯烴)
填料壓蓋	WCB	WCB	CF8	CF8M	CF3	CF3M
閥桿螺母	ZCuAI10Fe3
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手輪	HT200	HT200	WCC	WCC	WCC	WCC

三、直通式襯氟截止閥參數表

公稱通徑：DN15-DN350	公稱壓力：1.0MPa-2.5MPa
適用介質：酸、堿腐蝕性介質	適用溫度：-20℃-120℃
閥體材質：碳鋼、不銹鋼	驅動方式：手動、電動、氣動
設計與制造標準：GB/T 12233、GB/T 12235	法蘭尺寸標準：GB/T9113.1

四、直通式襯氟截止閥尺寸表

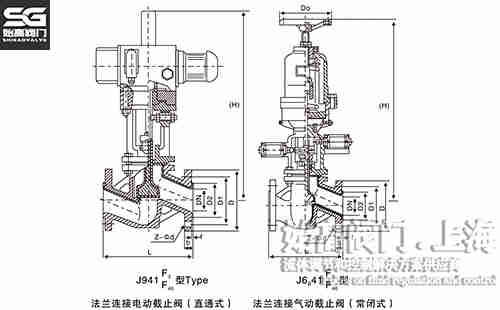

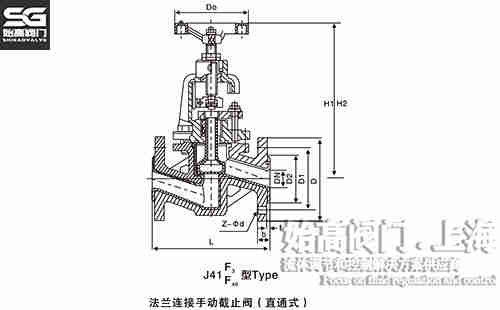

直通式襯氟截止閥尺寸電動襯氟截止閥尺寸

DN	L	D	D1	D2	D0	H1	H2
15	130	95	65	43	100	235	260
20	150	105	75	50	100	240	265
25	160	115	85	60	120	245	270
32	180	135	100	68	140	255	285
40	200	145	110	80	160	285	315
50	230	160	125	100	180	295	330
65	290	180	145	115	200	350	395
80	310	195	160	130	240	395	445
100	350	215	180	150	280	450	390
125	400	245	210	180	320	525	555
150	480	280	240	210	360	605	645
200	600	335	295	260	400	645	765
250	730	405	355	319	450	685	805
300	850	460	410	370	500	710	814
350	500	500	460	428	450	750	855

五、應用

J41F46型直通式襯氟截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短等優點，被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的直通式襯氟截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。

上一個產品：角式襯氟截止閥

下一個產品：直流式襯氟截止閥
