手動可調式動態平衡閥

產品信息
產品型號：S-TFV41-16Q	021-31261651
產品口徑：DN15-DN350	m.hsbf-brake.com
產品壓力：1.6MPa-2.5MPa	[email protected]
產品材質：球墨鑄鐵、鑄鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、手動可調式動態平衡閥概述

S-TFV41-16Q手動可調式動態平衡閥用于需要進行流量控制的水系統中，尤其適用于供熱、空調等非腐蝕性介質的流量控制，運行前一次性調節，即可使系統流量自動恒定在要求的設定值。其特點有：能使系統流量自動平衡在要求的設定值；能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量所需流量，克服冷熱不均，提高供熱，空調的室溫合格率；能有效地克服大流量，小溫差的不良運行方式，提高系統能效，實現經濟運行。

二、工作原理

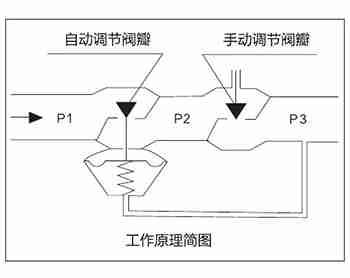

手動可調式動態平衡閥工作原理

動態平衡閥由自動調節閥瓣和手動調節閥瓣兩部分組成。系統流體的工作壓力為P1，手動調節閥瓣的前后壓力分別為P2、P3。當手動調節閥瓣調到某一位置時，即人為確定了設定流量，以及相對應的固定(P2-P3)值。當系統流量增大時，(P2-P3)的實際值超過了允許的給定值，此時自動調節閥瓣自動關小，直至流量重新維持到設定流量，反之亦然。

三、手動可調式動態平衡閥參數表

公稱通徑：DN15-DN350	公稱壓力：1.6MPa-2.5MPa
適用介質：冷熱水	適用溫度：0-100℃
連接方式：法蘭連接	閥體材質：球墨鑄鐵、鑄鋼

四、手動可調式動態平衡閥尺寸表

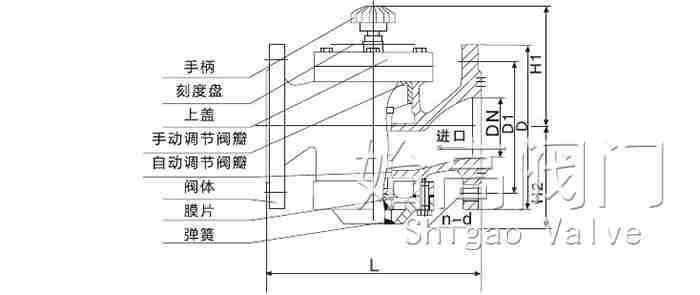

手動可調式動態平衡閥尺寸圖

DN	32	40	50	65	80	100	125	150	200	250	300	350
L	160	200	215	230	275	290	310	350	430	520	635	670

五、相關應用

手動可調式動態平衡閥能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量所需流量，克服冷熱不均，提高供熱，空調的室溫合格率；能有效地克服大流量，小溫差的不良運行方式，提高系統能效，實現經濟運行。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的手動可調式動態平衡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
