動態平衡電動調節閥
| 產品信息 | |
| 產品型號:EDRV | 021-31261651 |
| 產品口徑:DN25-DN200 | m.hsbf-brake.com |
| 產品壓力:1.6MPa | [email protected] |
| 產品材質:球墨鑄鐵 | 資料下載 |
| . 詢價請直接撥打021-31261651至銷售部,或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、動態平衡電動調節閥概述
EDRV動態平衡電動調節閥是區別于傳統的電動調節閥的新一代產品,是動態平衡與電動調節一體化的產品。在系統負荷波動較大的流量系統中,當系統壓力變化時,動態平衡電動調節閥二端的壓差也隨之變化。

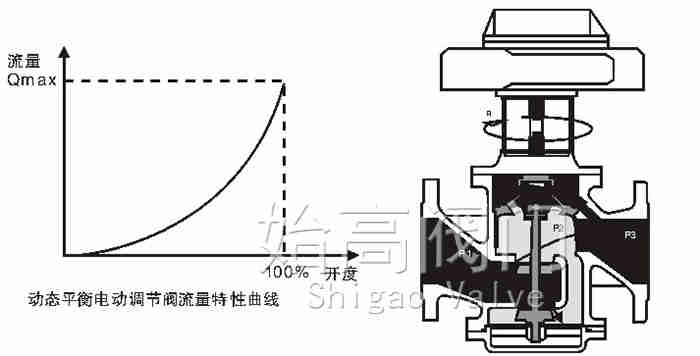

二、工作原理
當進口壓力P1升高時,(P1-P2)增大,這時電動閥閥芯向上運動,使P1、P2間開度減少,閥芯壓力P2降低;當進口壓力P1降低時,(P1-P2)間開度增大,閥芯壓力P2升高。因此,無論系統的壓力怎樣變化,通過電動閥閥芯的調節作用,P2、P3間的壓差保持不變。因此這種電動閥的抗干擾能力強,具有動態平衡的功能。
當電動執行器接受控制信號使閥軸延R向旋轉時,P2、P3間的開度也隨之變化。由于不管系統壓差(P1-P3)如何變化,P2、P3間的壓差(P2-P3)始終不變,因此對應于任一開度位置,其輸送的水流量都是一定的,并且電動調節閥實際的流量特性曲線與其不早不晚的流量特性曲線是一致的,沒有偏離,因此這種電動調節閥比傳統的電動調節閥具有更好的調節特性。
三、動態平衡電動調節閥參數表
| 公稱通徑:DN25-DN200 | 公稱壓力:1.6MPa |
| 適用介質:冷熱水 | 適用溫度:0-100℃ |
| 閥體材質:球墨鑄鐵 | 流量誤差:≤5% |

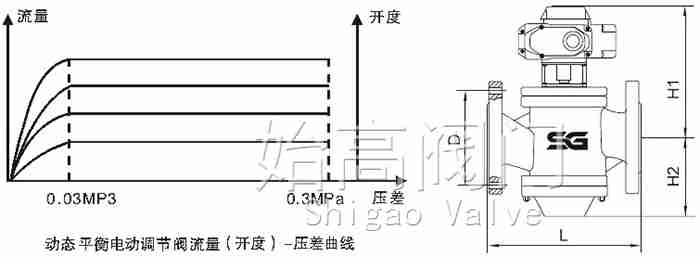

四、動態平衡電動調節閥尺寸表
| 型號 | 規格 | L | H2 | H1 |
| EDRV-025 | DN25 | 160 | 70 | 265 |
| EDRV-032 | DN32 | 180 | 110 | 275 |
| EDRV-040 | DN40 | 200 | 110 | 285 |
| EDRV-050 | DN50 | 230 | 120 | 290 |
| EDRV-065 | DN65 | 290 | 124 | 339 |
| EDRV-080 | DN80 | 310 | 150 | 348 |
| EDRV-100 | DN100 | 350 | 158 | 357 |
| EDRV-125 | DN125 | 400 | 193 | 379 |
| EDRV-150 | DN150 | 480 | 193 | 379 |
| EDRV-200 | DN200 | 480 | 193 | 379 |
五、相關應用
動態平衡電動調節閥是區別于傳統的電動調節閥的新一代產品,是動態平衡與電動調節一體化的產品。在系統負荷波動較大的流量系統中,當系統壓力變化時,動態平衡電動調節閥二端的壓差也隨之變化。
|
溫馨提示: 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的動態平衡電動調節閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
