法蘭動態平衡電動二通閥

產品信息
產品型號：S-EFV41-16Q	021-31261651
產品口徑：DN25-DN350	m.hsbf-brake.com
產品壓力：1.6MPa-2.5MPa	[email protected]
產品材質：球墨鑄鐵	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、法蘭動態平衡電動二通閥概述

S-EFV41-16Q法蘭動態平衡電動二通閥主要適用于暖通空調系統末端空調設備(如空調箱、新風機組、空氣處理機)的溫度控制，在系統負荷波動較大的變流量系統中優勢更明顯。

二、工作原理

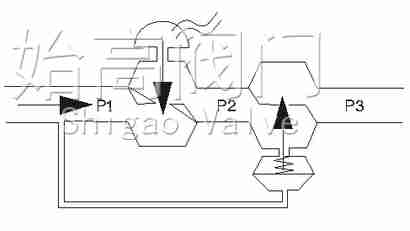

法蘭動態平衡電動二通閥是動態平衡與電動調節一體化的產品。它采用全新的設計理念，使得調節閥在系統實際工作過程中當壓力波動時，能動態的平衡系統的壓力變化。因此，這種動態平衡電動二通閥工作時的流量特性曲線與理想的流量特性曲線是一致的，沒有偏離。特殊的設計保證了電動閥的調節只受標準控制信號的作用，而不受系統壓力波動的影響，而且，對應電動閥的任一開度位置其流量都是恒定的，對于暖通空調系統來說，這就意味著電動閥在任一位置輸送的冷或熱量都是穩定的。一次，這種電動閥特別適用于系統負荷變化較大的變流量系統中，具有抗干擾能強，工作狀態穩定，調節精度高的特點。在系統負荷波動較大的流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差(P1-P3)也隨之變化:

當進口壓力P1升高時(P1-P2)間開度增大，這時電動閥閥芯向上運動，使P1、P2間開度減小，閥芯壓力P2降低；當進口壓力P1減低時，(P1-P2)間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用,P2,P3間的壓差始終保持不變。因此這種電動閥的抗干擾能力強，具有動態平衡的功能

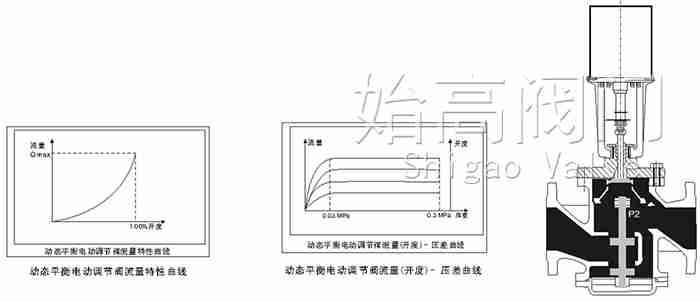

當帶動弄執行器接受控制信號使閥軸延R旋轉時,P2、P3間的開度也隨之變化。由于不管系統(P1-P3)如何變化，P2、P3間的壓差(P2-P3)始終不變，因此對應于任一開度位置，起輸送的水流量都是相同的，并且電動調節閥實際的流量特性曲線與其不早不晚的流量性曲線是一致的，沒有偏高，因此這種電動調節閥比傳統的電動調節閥具有更好的調節特性。

三、法蘭動態平衡電動二通閥參數表

公稱通徑：DN25-DN350	公稱壓力：1.6MPa-2.5MPa
適用介質：冷熱水	適用溫度：0-100℃
閥體材質：球墨鑄鐵	連接方式：法蘭連接
控制誤差：±5％	壓差范圍：30-300KPa

四、法蘭動態平衡電動二通閥尺寸表

法蘭動態電動二通閥尺寸圖

口徑	25	32	40	50	65	80	100	125	150	200	250	300	350
長	160	180	200	230	290	310	350	400	480	533	622	700	810

五、相關應用

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭動態平衡電動二通閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
