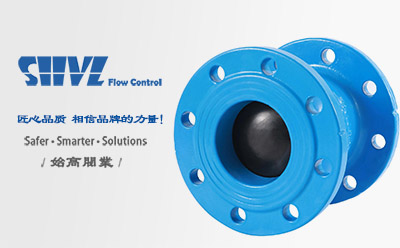

滑道滾球式止回閥

產品信息
產品型號：HQ41X	021-31261651
產品口徑：DN40-DN350	m.hsbf-brake.com
產品壓力：1.6MPa-2.5MPa	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、滑道滾球式止回閥概述

HQ41X滑道滾球式止回閥采用橡膠包裹球?yàn)殚y瓣，在介質的作用下，可在閥體的整體式滑道上做上下滾動，從而打開或關閉閥門，密封性能好，消聲關閉不產生水錘。閥體采用全流道，流量大，阻力小，水頭損失比旋啟式小50％，在水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵�？砂惭b于水泵出水口處，以防止倒流及水錘對泵的損害。

二、滑道滾球式止回閥參數表

公稱通徑：DN40-DN350	公稱壓力：1.6MPa-2.5MPa
適用介質：水	適用溫度：0℃-80℃
閥體材質：鑄鐵、球鐵、鑄鋼、不銹鋼	設計與制造標準：GB/T 12238-89
法蘭連接標準：GB/T 17241	壓力試驗：GB/T13927

三、滑道滾球式止回閥尺寸表

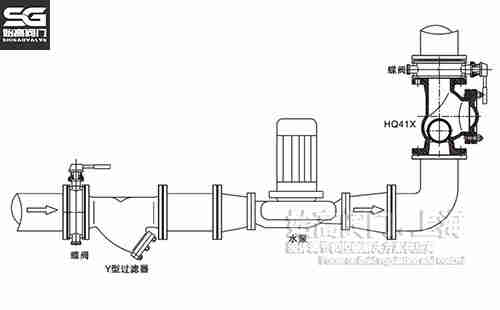

滑道滾球式止回閥尺寸圖滑道滾球式止回閥安裝示意圖

DN	50	65	80	100	125	150	200	250	300	350
L	180	200	260	300	350	400	500	600	700	800
H	185	210	245	280	335	400	495	600	715	820

四、應用

滑道滾球式止回閥采用橡膠包裹球?yàn)殚y瓣，在介質的作用下，可在閥體的整體式滑道上做上下滾動，從而打開或關閉閥門，密封性能好，消聲關閉不產生水錘。閥體采用全流道，流量大，阻力小，水頭損失比旋啟式小50％，在水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的滑道滾球式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
