Z0S3自力式壓差(差壓上升閥關)控制閥

產品信息
產品型號：Z0S3	021-31261651
產品口徑：DN15-DN250	m.hsbf-brake.com
產品壓力：1.6MPa-4.0MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、自力式壓差控制閥概述

Z0S3自力式壓差控制閥(差壓上升閥關)，由控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的壓差控制，當壓差升高時，控制閥關閉。

二、自力式壓差控制閥參數表

公稱通徑：DN15-DN250	公稱壓力：1.6MPa、4.0MPa
法蘭標準：ANSI、JIS、DIN、GB、JB	閥體材質：鑄鐵(HT200)、鑄鋼(ZG230-450)、不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
閥芯材質：不銹鋼(硬密封)、不銹鋼鑲嵌橡膠圈(軟密封)	壓力平衡：不銹鋼波紋管(DN15-DN125)、平衡膜片(DN150-DN250)

三、執行器參數

有效面積(cm2)	80	250	630
壓力設定范圍(MPa)	0.1-0.5	0.015-0.25	0.005-0.035
壓力設定范圍(MPa)	0.05-0.25	0.01-0.06	0.005-0.035
保證壓力閥正常工作的MIN壓差△P	≥0.04	≥0.01	≥0.005
允許上下膜室之間MAX壓差(MPa)	1.25	0.4	0.15
材料	膜蓋：鋼板鍍鋅、膜片：EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管φ10×1(mm)、卡套式接頭：R1/4"

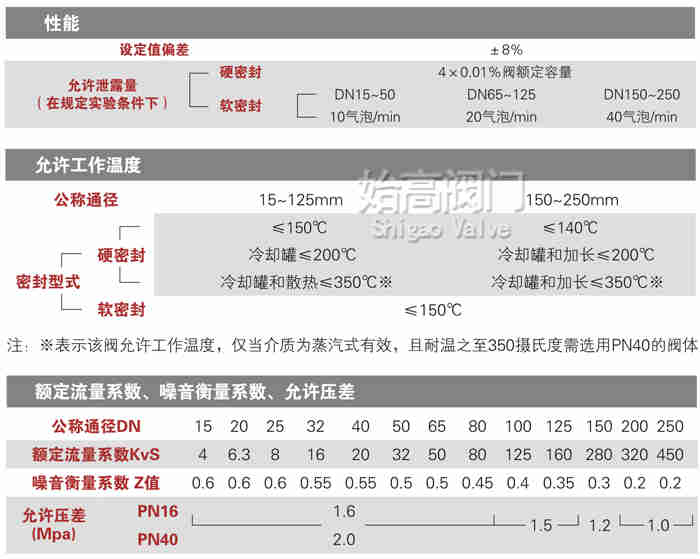

四、性能

自力式壓差控制閥性能圖

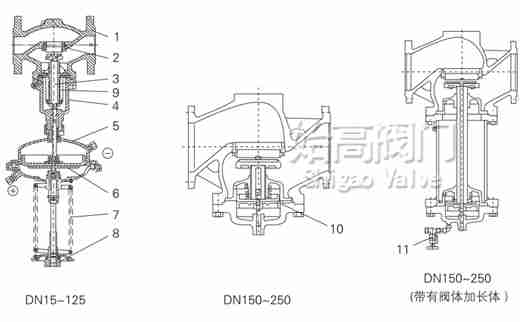

五、自力式壓差控制閥零件材質

1	閥體	2	閥座	3	閥軸	4	閥蓋	5	膜蓋	6	膜片
7	彈簧	8	調節螺母	9	波紋管	10	平衡膜片	11	充注閥	-	-

六、工作原理

工藝介質通過閥節流后，進入被控設備，而被控設備的差壓，分別引入閥的上、下膜室，在上、下膜室內產生推力，并與彈簧反力相平衡，從而確定了閥芯與閥座的相對位置，而閥芯與閥座的相對位置確定了差壓值△P的大小。當被控差壓變化時，力的平衡被破壞，從而帶動閥芯運動，而閥芯的運動改變了閥的阻力系數，即控制了被控差壓值為設定值。這就是差壓控制的工作原理。當需要改變差壓設定值時，可調整調節螺母。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的自力式壓差(差壓上升閥關)控制閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
