ZRHW電動小流量調節閥

產品信息
產品型號：ZRHW	021-31261651
產品口徑：DN15-DN25	m.hsbf-brake.com
產品壓力：1.6MPa-10.0MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、電動小流量調節閥概述

ZRHW電動小流量調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。更小的流量系數選擇增加了該閥的使用。

二、電動小流量調節閥參數表

公稱通徑：DN15-DN25	公稱壓力：1.6MPa-10.0MPa、150LB-600LB
閥體形式：直通鑄造球形閥體	適用溫度：標準型(-5℃-230℃)、散熱片型(-45℃-≥230℃)、低溫加長型(-196℃--45℃)
連接方式：法蘭(FF、RF、MF、RTJ)、焊接(SW、BW)	填料材質：V型聚四氟乙烯填料、柔性石墨填料等
流量特性：直線、等百分比、快開	可調范圍：30:1

三、執行器參數

名稱	全電子式電動執行機構(機內控制盒智能一體化型)
用途	調節
供電電壓	電源：AC 200V±10％ 50Hz、AC 380V±10％ 50Hz
接頭	普通型：電纜引入口 2-PF(G1/2") 隔爆型：可安裝保護套PF(G3/4")
正作用	輸入信號增加推桿向下移動，閥門關閉
反作用	輸入信號增加推桿上移動，閥門開啟
輸入信號	輸入/輸出4-20mA DC
滯后	≤0.8％FS
直線性	≤±1％FS
環境溫度	標準型：-10℃-60℃、有空間加熱器：-35℃-60℃、隔爆型：-10℃-40℃
基本誤差	±1
回差	≤1
死區	≤1
始終點偏差	±2.5
額定行程偏差	≤2.5

四、電動小流量調節閥尺寸表

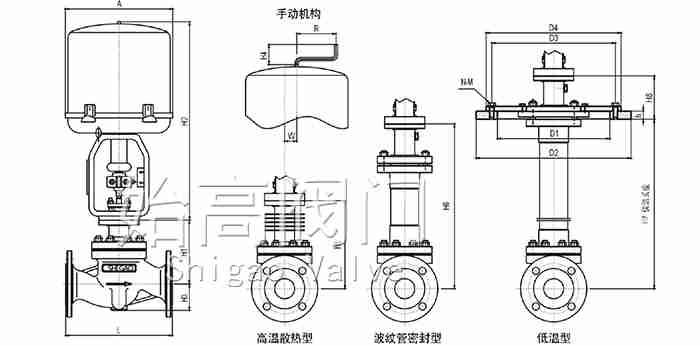

電動小流量調節閥尺寸圖

壓力	PN16/150LB			PN25/40/300LB			PN63/100/600LB
口徑	DN15 1/2"	DN20 3/4"	DN25 1"	DN15 1/2"	DN20 3/4"	DN25 1"	DN15 1/2"	DN20 3/4"	DN25 1"
L	181	181	184	194	194	197	206	206	210
A	225	225	225	225	225	225	225	225	225
H1	128	128	137	128	128	137	128	128	137
H2	373	373	373	373	373	373	373	373	373

五、選型

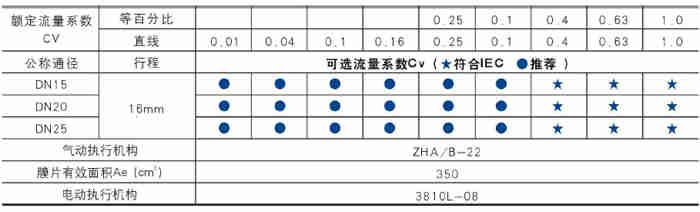

電動小流量調節閥選型表

六、應用

電動薄膜小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動小流量調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
