ZJHF氣動三通調節閥

產品信息
產品型號：ZJHF	021-31261651
產品口徑：DN20-DN300	m.hsbf-brake.com
產品壓力：1.6MPa-10.0MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、氣動三通調節閥概述

ZJHF氣動三通調節閥由合流與分流兩種作用方式，在某種場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好，不易產生振動、噪聲低、允許使用壓差大、連線簡單等特點。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用。但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。

二、氣動三通調節閥參數表

公稱通徑：DN20-DN300	公稱壓力：1.6MPa-10.0MPa、150LB-600LB
閥體形式：三通鑄造球形閥體	閥芯形式：三通型雙座閥芯
適用溫度：標準型(-5℃-230℃)、散熱片型(-45℃-≥230℃)、低溫加長型(-196℃--45℃)	連接方式：法蘭(FF、RF、MF、RTJ)、焊接(SW、BW)
填料材質：V型聚四氟乙烯填料、柔性石墨填料等	流量特性：直線、等百分比
可調范圍：30:1	額定CV值：等百分比/直線CV：8.5-1280

三、執行機構參數

名稱	氣動薄膜執行機構(多彈簧形)
用途	調節、開關
供氣壓力	供氣壓力(彈簧范圍) 140(20-100)Kpa G 240(40-200)Kpa G 280(80-240)Kpa G
接頭	氣管接頭：RC1/4
正作用	氣壓增加推桿向下移動，閥門關閉
反作用	氣壓增加推桿向上移動，閥門開啟
輸入信號	40-20mA，DC(帶電氣閥門定位器)
滯后	≤1％FS(帶定位器)
直線性	2％F3(帶定位器)
環境溫度	-10℃-70℃
基本誤差	±1.5
回差	≤1.5
死區	≤0.6
始終點偏差	±2.5
額定行程偏差	≤2.5

四、氣動三通調節閥尺寸表

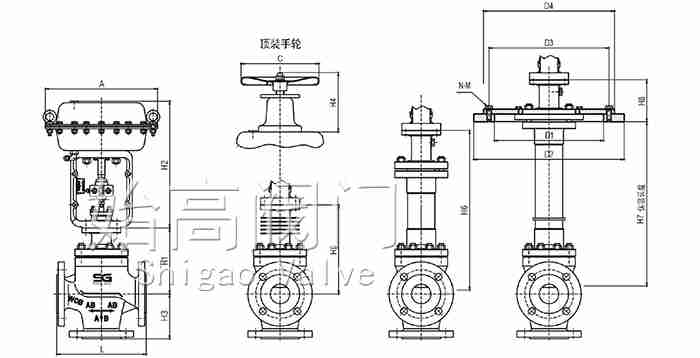

氣動三通調節閥尺寸圖

口徑	DN25 1"	DN32 1-1/4"	DN40 1-1/2"	DN50 2"	DN65 2-1/2"	DN80 3"	DN100 4"	DN125 5"	DN150 6"	DN200 8"
L	160	180	200	230	290	310	350	400	480	600
A	200	200	200	200	240	240	240	350	350	350
C	285	285	288	288	365	365	365	475	475	475
H1	137	148	152	159	318	230	238	264	331	346
H2	303	303	323	323	417	417	417	520	520	520
H3	80	90	100	115	145	155	175	200	270	350
H4	153	153	153	153	181	181	181	247	247	247
H5	208	224	228	228	334	334	342	408	453	482
H6	338	402	402	405	627	628	635	698	702	728

五、流向

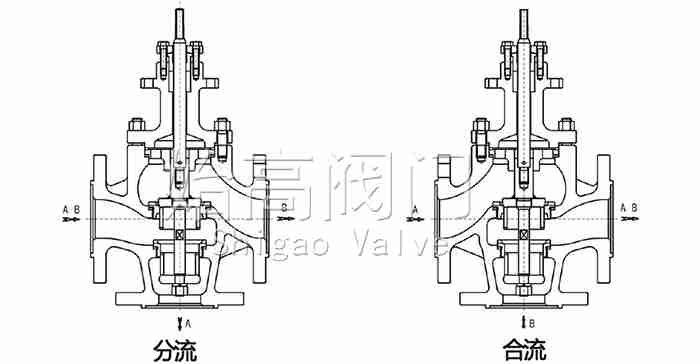

氣動三通調節閥流向圖

名稱	三通分流閥				三通合流閥
執行機構	正作用(信號關)		反作用(信號開)		正作用(信號關)		反作用(信號開)
執行機構	輸入信號0％	輸入信號100％	輸入信號0％	輸入信號100％	輸入信號0％	輸入信號100％	輸入信號0％	輸入信號100％
流動方向	AB→B	AB→A	AB→A	AB→B	A→AB	B→AB	B→AB	A→AB

六、選型

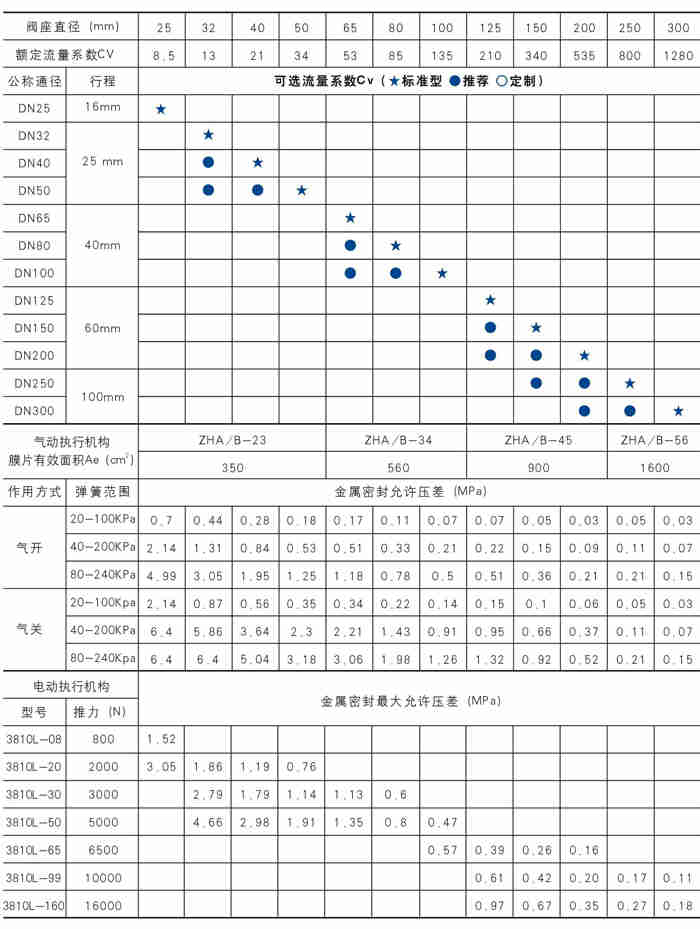

氣動三通調節閥選型表

七、應用

氣動三通調節閥亦稱流量控制閥、流量控制器、是一種直觀簡便的流量調節控制裝置。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動三通調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
