ZRHCF電動襯氟調節閥

產品信息
產品型號：ZRHCF	021-31261651
產品口徑：DN20-DN150	m.hsbf-brake.com
產品壓力：1.6MPa-2.5MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、電動襯氟調節閥概述

ZRHCF電動襯氟調節閥是一種波紋管密封單座調節閥，該閥接觸介質部位采用高壓注塑工藝，襯有能耐強腐蝕介質如：鹽酸、硫酸、硝酸、氫氟酸等和耐老化的聚四氟乙烯F46，又采用聚四氟乙烯波紋管密封，廣泛應用于各種工藝中對酸、堿等強腐蝕基質以及有毒易揮發等氣體，液體介質的過程控制。

二、電動襯氟調節閥參數表

公稱通徑：DN20-DN150	公稱壓力：1.6MPa-2.5MPa
閥體形式：直通鑄造球形襯氟閥體	適用溫度：標準型(-5℃-230℃)、散熱片型(-45℃-≥230℃)、低溫加長型(-196℃--45℃)
連接方式：法蘭(FF、RF、MF、RTJ)、焊接(SW、BW)	填料材質：V型聚四氟乙烯填料、柔性石墨填料等
流量特性：直線、等百分比、快開	可調范圍：30:1

三、執行機構參數

名稱	全電子式電動執行機構(機內控制盒智能一體化型)
用途	調節
供電電壓	電源：AC 200V±10％ 50Hz、AC 380V±10％ 50Hz
接頭	普通型：電纜引入口 2-PF(G1/2") 隔爆型：可安裝保護套PF(G3/4")
正作用	輸入信號增加推桿向下移動，閥門關閉
反作用	輸入信號增加推桿上移動，閥門開啟
輸入信號	輸入/輸出4-20mA DC
滯后	≤0.8％FS
直線性	≤±1％FS
環境溫度	標準型：-10℃-60℃、有空間加熱器：-35℃-60℃、隔爆型：-10℃-40℃
基本誤差	±1
回差	≤1
死區	≤1
始終點偏差	±2.5
額定行程偏差	≤2.5

四、電動襯氟調節閥尺寸表

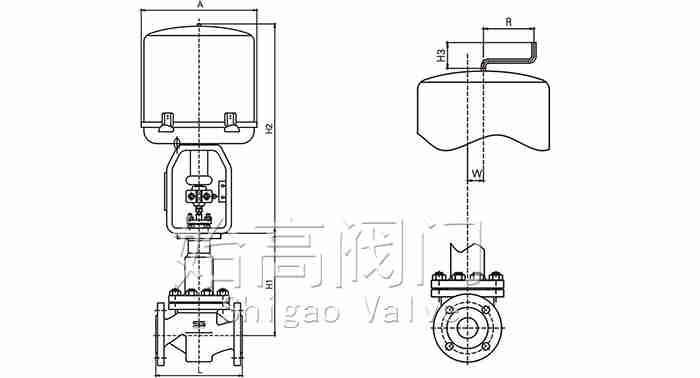

電動襯氟調節閥尺寸圖

口徑	DN20 3/4"	DN25 1"	DN32 1-1/4"	DN40 1-1/2"	DN50 2"	DN65 2-1/2"	DN80 3"	DN100 4"	DN125 5"	DN150 6"
L	150	160	180	200	230	290	310	350	450	480
A	225	225	255	255	255	255	255	255	310	310
H1	128	137	148	152	159	318	230	238	264	331
H2	373	373	495	495	495	535	535	535	725	725
H3	87	87	90	90	90	90	90	90	90	90

五、選型

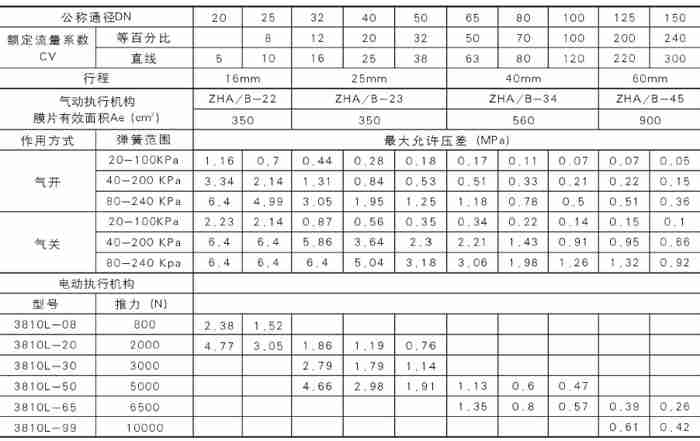

電動襯氟調節閥選型表

六、應用

電動襯氟調節閥具有耐腐蝕、密封性能好、泄漏量小等特點。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動襯氟調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
