CPVC承插塑料球閥

產品信息
產品型號：Q61F-10V	021-31261651
產品口徑：DN15-DN100	m.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：CPVC	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、CPVC承插塑料球閥概述

CPVC承插塑料球閥Q61F-10V適用于帶腐蝕性介質的輸送過程的截流，零件采用CPVC注塑件組裝成型，耐腐蝕性能優良。密封圈采用F4，耐腐蝕性能優越，延長使用壽命。

二、CPVC承插塑料球閥參數表

公稱通徑：DN15-DN100	公稱壓力：1.0MPa	適用溫度：-20℃-95℃
適用介質：水、油、氣、酸堿物等	閥體材質：CPVC	操作方式：手動、氣動、電動

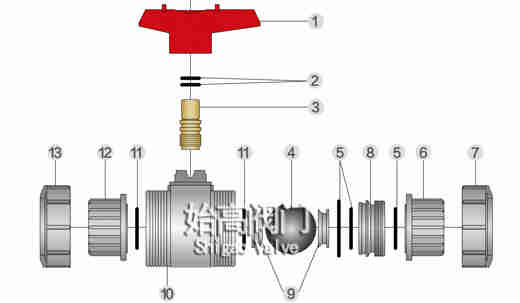

三、零件材質表

序號	名稱	材質
1	手柄	合金料
2	密封圈	EPDM、FPM
3	閥桿	FRPP、PVDF、UPVC、CPVC、PPH
4	球	FRPP、PVDF、UPVC、CPVC、PPH
5	密封圈	EPDM
6	螺紋接頭	FRPP、PVDF、UPVC、CPVC、PPH
7	螺帽	FRPP、PVDF、UPVC、CPVC、PPH
8	內塞	FRPP、PVDF、UPVC、CPVC、PPH
9	球密封	PTFE
10	閥體	FRPP、PVDF、UPVC、CPVC、PPH
11	密封圈	EPDM、FPM
12	螺紋接頭	FRPP、PVDF、UPVC、CPVC、PPH
13	螺帽	FRPP、PVDF、UPVC、CPVC、PPH

四、CPVC承插塑料球閥的特點

1、體重量輕容易安裝，耐磨損、容易拆卸，維護簡單易行，材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小。
2、具有極佳的強度和韌性，具有優良的耐化學腐蝕性能，阻燃性能為自熄性，低熱傳導性能，為鋼材的1/200。
3、優異的耐老化和抗紫外線性能，正常使用情況下比一般閥門的壽命要延長很多。

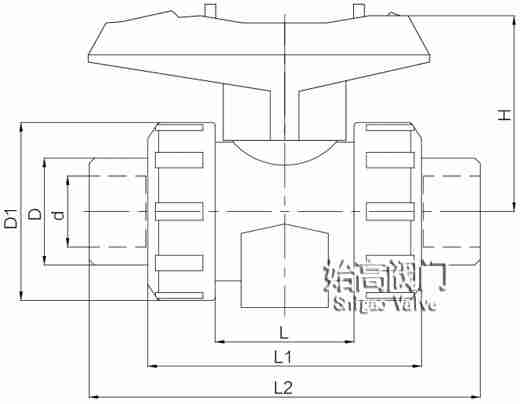

五、CPVC承插塑料球閥尺寸表

DN	d	D	D1	L	L1	L2	H	重量KG
15	20	32	50	39	77	110	55	0.18
20	25	38	58	46	87	126	65	0.28
25	32	45	70	50	96	140	70	0.39
32	40	55	85	55	110	160	90	0.66
40	50	65	98	60	120	170	100	0.92
50	63	80	124	68	140	190	110	1.65
65	75	96	135	68	158	230	115	2.41
80	90	110	158	100	207	280	120	4
100	100	130	192	124	238	340	130	6.7

六、應用

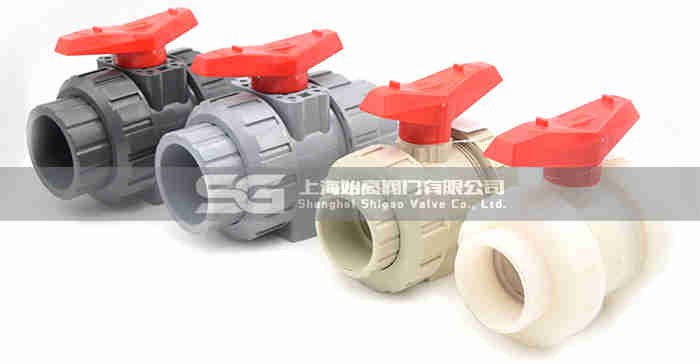

塑料球閥實拍1

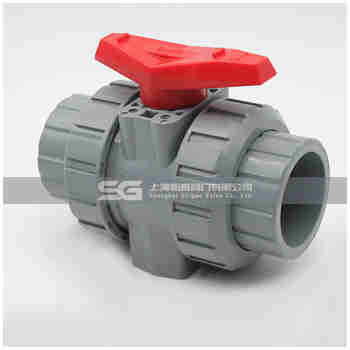

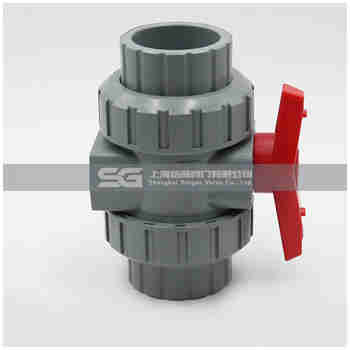

CPVC塑料球閥實拍2 CPVC塑料球閥實拍3

塑料球閥結構簡單，只由少數幾個零件組成，材料耗用省；體積小、重量輕、安裝尺寸小，驅動力矩小，操作簡便、迅速，只需旋轉90°即可快速啟閉；并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑、中低壓力的使用領域，塑料球閥是主導的閥門形式。

本文網址：http://m.hsbf-brake.com/productintro/1761.htm

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CPVC承插塑料球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
