YJZQ液壓高壓球閥

產品信息
產品型號：YJZQ	021-31261651
產品口徑：DN6-DN50	m.hsbf-brake.com
產品壓力：315bar	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、液壓高壓球閥相關概述

YJZQ液壓高壓球閥主要用于液壓管路控制油液的流通和截止。液壓高壓球閥主要用于液壓系統管路或集成系統中，控制工作介質的流通和截止。液壓高壓球閥產品已被廣泛應用于工業液壓設備，船舶液壓系統，礦山、冶金液壓設備，車輛和工程機械液壓系統，農用機械，石油工業設備等等。

二、液壓高壓球閥參數

YJZQ液壓高壓球閥型號圖

1、系列代號：YJZQ系列；
2、規格：J10N（W）-J50N(W)；
3、閥體、堵塞材料：1-45#、3-316不銹鋼；
4、球芯、閥鎖材料：1-45#、3-316不銹鋼；
5、球封材料：1-POM（聚甲醛）、2-PTFE（聚四氟乙烯）；
6、閥體與接頭和閥鎖處密封材料：1-NBR、2-FPM/FKM（氟橡膠）；
7、手柄形式：01-C型鋅合金曲手柄、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄；
備注：材料1111為常規組合，PTFE材料使用時工作壓力不超過100bar。

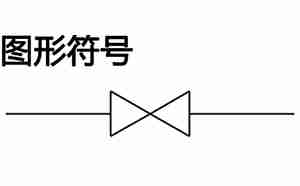

三、液壓高壓球閥圖形符號

YJZQ液壓高壓球閥圖形符號

四、液壓高壓球閥尺寸表

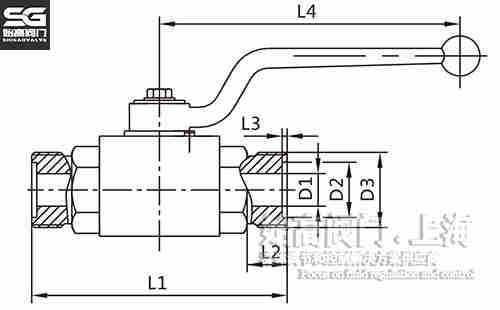

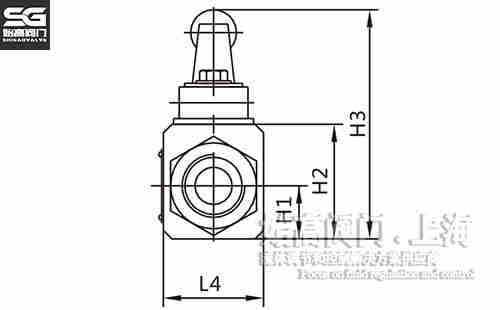

內螺紋液壓高壓球閥尺寸 YJZQ內螺紋液壓高壓球閥尺寸

型號	D1	D2	L1	L2	L3	L4	H1	H2	H3
YJZQ-J10N	Φ10	M18×1.5	78	14	105	32	16	36	76
YJZQ-J15N	Φ12	M22×1.5	86	13	147	35	18.5	40	80
YJZQ-J20N	Φ20	M27×2	108	18	185	48	25	55	101
YJZQ-J25N	Φ25	M33×2	116	16	185	57	28.5	64	111
YJZQ-J32N	Φ30	M42×2	136	18	240	75	37.5	84	134
YJZQ-J40N	Φ38	M48×2	148	20	240	85	42.5	95	165
YJZQ-J50N	Φ48	M64×2	180	22	240	104	52	112.5	180

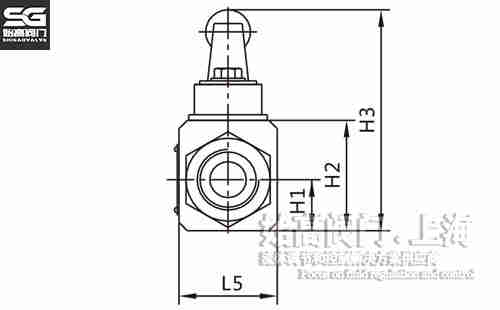

外螺紋液壓高壓球閥尺寸 YJZQ外螺紋液壓高壓球閥尺寸

型號	D1	D2	D3	L1	L2	L3	L4	L5	H1	H2	H3
YJZQ-J10W	Φ10	Φ20	M27×1.5	94	16	2	105	32	16	36	76
YJZQ-J15W	Φ12	Φ22	M30×1.5	102	16	2	147	35	18.5	40	80
YJZQ-J20W	Φ20	Φ28	M36×2	124	18	2.5	185	48	25	55	101
YJZQ-J25W	Φ25	Φ35	M42×2	136	20	2.5	185	57	28.5	64	111
YJZQ-J32W	Φ30	Φ40	M52×2	150	22	2.5	240	75	37.5	84	134
YJZQ-J40W	Φ38	Φ50	M64×2	180	24	2.5	240	85	42.5	95	165
YJZQ-J50W	Φ48	Φ60	M72×2	210	26	2.5	240	104	52	112.5	180

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的YJZQ液壓高壓球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
