KHP(PKH)板式液壓高壓球閥

產品信息
產品型號：KHP(PKH)	021-31261651
產品口徑：DN6-DN50	m.hsbf-brake.com
產品壓力：350-500bar	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、板式液壓高壓球閥相關概述

KHP板式液壓高壓球閥廣泛應用與石油、化工、冶金、機械等行業，使用壽命長，主要零部件材料具有耐腐蝕性，制造精度高，響應速度快，流通能力大。

二、板式液壓高壓球閥參數

板式液壓球閥型號圖

1、系列代號：KHP（PKH）系列板式球閥；
2、公稱通經：06、10、16、20、25、32、40、50；
3、閥體、堵塞材料：1-45#、3-316不銹鋼；
4、球芯、閥鎖材料：1-45#、3-316不銹鋼；
5、球封材料：1-POM（聚甲醛）、2-PTFE（聚四氟乙烯）；
6、其他密封材料：1-NBR、2-FPM/FKM（氟橡膠）；
7、手柄形式：01-C型鋅合金曲手柄、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄；
備注：材料1111為常規組合，PTFE材料使用時工作壓力不超過100bar。

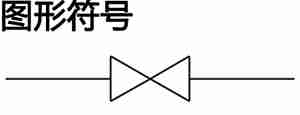

三、板式液壓高壓球閥圖形符號

板式液壓球閥圖形符號

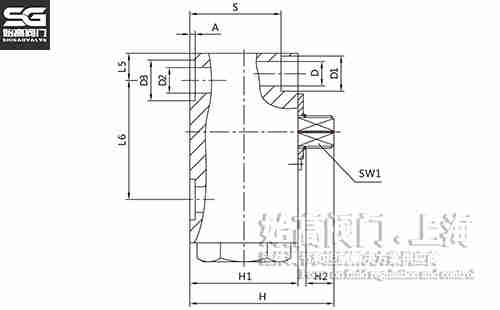

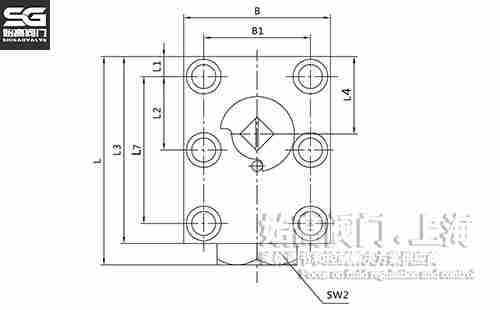

四、板式液壓高壓球閥尺寸表

板式液壓球閥尺寸 KHP板式球閥尺寸

型號	bar	DN	LW	L	L1	L2	L3	L4	L5	L6	L7	B	B1
KHP-06	500	06	06	64	8.5	17.5	59	25	8.5	35	35	40	27
KHP-10	500	10	9.5	77	7.5	27.5	70	29	10	44	55	55	40
KHP-16	400	16	16	110	8.5	41.5	100	43	17	58	83	60	45
KHP-20	400	20	20	126	10	48.5	117	54	20	69	97	70	51
KHP-25	350	25	23.5	145	10	57.5	135	64.5	24	81	115	80	60
KHP-32	350	32	30	177	12	68	165	75.5	29	96	136	100	78
KHP-40	350	40	38	200	30	56	185	80	30	112	112	130	95
KHP-50	350	50	48	245	38	68	220	106	38	136	136	149	112

型號	SW1	SW2	H	H1	H2	D	D1	D2	D3	A	S	O型圈	內六角螺栓DIN912	扭矩Nm
KHP-06	06	22	37.5	30	7	6.6	10.5	6	11.7	1.6	23.5	8×2	M6-10.9	13
KHP-10	09	30	54.3	40	10.5	9	13	9.5	15	2	31	10×2.6	M8-10.9	30
KHP-16	09	41	66.3	52	10.5	9	13	16	25	2	43	20.29×2.62	M8-12.9	35
KHP-20	12	41	76.3	60	10.3	10.5	16.5	20	30	2.5	50	23.39×3.53	M10-12.9	60
KHP-25	12	46	81	65	10.8	10.5	17	23.5	35	2.5	55	28.17×3.53	M10-12.9	60
KHP-32	14	55	96.5	80	10.8	13	19	30	40	2.5	67	32.92×3.53	M12-12.9	110
KHP-40	14	65	117.5	93	12.8	17	25	38	48	3	77	42×3.5	M16-12.9	300
KHP-50	14	-	129	110	12	22	33	48	55.4	2.9	88.5	49×3.5	M20-12.9	600

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的KHP(PKH)板式液壓球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
