BKH(MKH)法蘭高壓球閥

產品信息
產品型號：BKH(MKH)	021-31261651
產品口徑：DN13-DN50	m.hsbf-brake.com
產品壓力：210-420bar	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、法蘭高壓球閥相關概述

BKH(MKH)法蘭高壓球閥主要應用于液壓管路中控制油液的流通和截止。本球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。

二、法蘭高壓球閥參數表

BKH(MKH)法蘭高壓球閥型號圖

1、系列代號：BKH-SAE-FS（閥塊型球閥DN13-DN25）,MKH-SAE-FS(閥塊型球閥DN32-DN50），帶SAEJ518C標準的SAE法蘭接頭；
2、與球閥連接的法蘭或管接頭的壓力級：210、420（bar)；
3、公稱通徑：13、20、25、32、40、50；
4、閥體、接頭材料：1-45#、3-316不銹鋼；
5、球芯、閥鎖材料：1-45#、3-316不銹鋼；
6、球封材料：1-POM（聚甲醛）、2-PTFE（聚四氟乙烯）；
7、閥體與接頭和閥鎖處密封材料：1-NBR、2-FPM/FKM（氟橡膠）；
8、手柄形式：01-C型鋅合金曲手柄、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄；

三、法蘭高壓球閥圖形符號

法蘭高壓球閥圖形符號

四、法蘭高壓球閥尺寸表

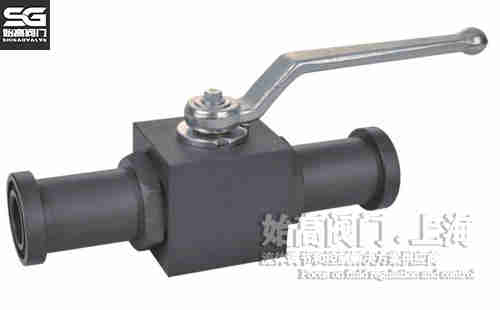

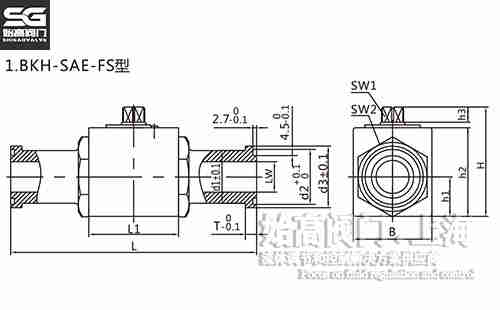

BKH法蘭高壓球閥尺寸 BKH-SAE法蘭高壓球閥實物

型號	bar	DN	LW	L	L1	B	H	h1	h2	h3	SW1	SW2	T	d1	d2	d3	美標O型圈
BKH-SAE-FS-210-13	210	13	13	151	47	35	49	18	38	10	09	30	6.8	24	25.5	30.2	18.6×3.5
BKH-SAE-FS-420-13	420	13	13	151	47	35	49	18	38	10	09	30	7.9	24	25.5	31.8	18.6×3.5
BKH-SA-FS-210-20	210	20	19	162	60	48	70	25	55	11	12	41	6.8	31.7	31.9	38.1	25×3.5
BKH-SA-FS-420-20	420	20	19	174	60	48	70	25	55	11	12	41	8.9	32	31.9	41.3	25×3.5
BKH-SA-FS-210-25	210	25	24	178	65	57	79	28.5	64	11	12	50	8.1	38	39.8	44.4	32.9×3.5
BKH-SA-FS-420-25	420	25	22	198	65	57	79	28.5	64	11	12	50	9.6	38	39.8	47.6	32.9×3.5

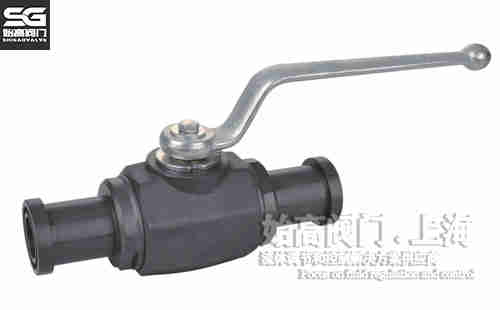

MKH法蘭高壓球閥尺寸 MKH-SAE法蘭高壓球閥實物

型號	bar	DN	LW	L	L1	B	H	h1	h2	h3	SW1	SW2	T	d1	d2	d3	美標O型圈
MKH-SAE-FS-210-32	210	32	30	191	84	75	101	37.5	84	12	14	60	8.1	43	44.6	50.8	37.7×3.5
MKH-SAE-FS-420-32	420	32	27	223	84	75	101	37.5	84	12	14	60	10.4	44	44.6	54	37.7×3.5
MKH-SAE-FS-210-40	210	40	36	231	91	85	112	42.5	95	12	14	70	8.1	50	54.1	60.3	47.2×3.5
MKH-SAE-FS-420-40	420	40	32	281	91	85	112	42.5	95	12	14	70	12.7	51	54.1	63.5	47.2×3.5
MKH-SAE-FS-210-50	210	50	48	232	100	104	131	62	112.5	12	14	90	9.6	62	63.6	71.4	56.7×3.5
MKH-SAE-FS-420-50	420	50	45	316	100	104	131	62	112.5	12	14	90	12.7	67	63.6	79.4	56.7×3.5

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的BKH(MKH)法蘭高壓球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
