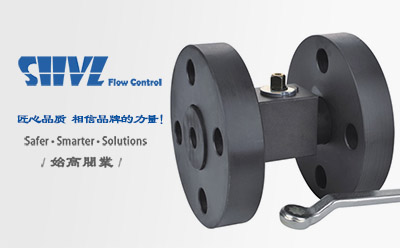

KHBF(KHMF)液壓高壓法蘭球閥

產品信息
產品型號：KHBF(KHMF)	021-31261651
產品口徑：DN16-DN50	m.hsbf-brake.com
產品壓力：40、63、100、160、250、315 bar	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、液壓高壓法蘭球閥相關概述

KHBF(KHMF)液壓高壓法蘭球閥主要用于液壓管路控制油液的流通和截止。廣泛應用于工業液壓設備，船舶液壓系統，礦山、冶金液壓設備，車輛和工程機械液壓系統，農用機械，石油工業設備等。

二、液壓高壓法蘭球閥參數

液壓高壓法蘭球閥型號圖

1、系列代號：KHBF(KHMF)系列法蘭式球閥；
2、公稱通經：16、20、25、32、40、50mm；
3、壓力范圍：40、63、100、160、250、315bar；
4、閥體材料：1-鋼；
5、球體材料：1-鋼；
6、工作溫度：1.-25℃～100℃、2.-30℃～170℃；
7、其他密封：2-NBR；
8、手柄形式：02-鋁制曲柄、06-鋼制曲柄、09-不帶手柄；
9、設計序號：由生產商定；

三、液壓高壓法蘭球閥圖形符號

液壓高壓法蘭球閥圖形符號

四、液壓高壓法蘭球閥尺寸表

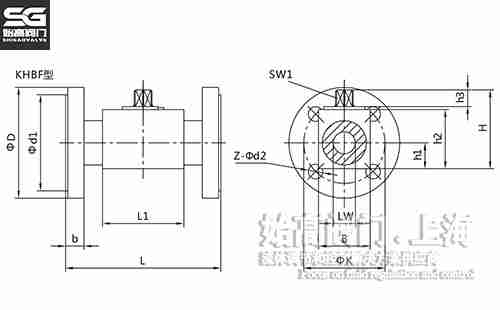

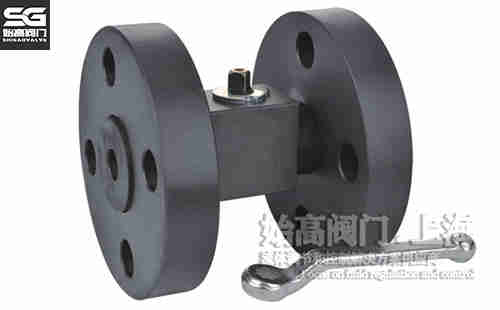

KHBF液壓高壓法蘭球閥尺寸 KHBF法蘭式高壓球閥實物

型號	壓力	DN	LW	L	L1	D	d1	d2	K	B	b	H	h1	h2	h3	SW1	Z
KHBF-016	10-40	16	15	130	48	95	45	14	65	38	16	62	19	45	11	9	4
KHBF-016	63-160					105		14	75		20
KHBF-016	250-315					130		18	90		26
KHBF-020	10-40	20	20	150	60	105	58	14	75	48	18	75	25	57	11	12	4
KHBF-025	10-40	25	25	160	65	115	68	14	85	57	18	82	28.5	64	11	12	4
KHBF-025	63-160					140		18	100		24
KHBF-025	250					150		22	105		28
KHBF-025	315					160		22	115		34

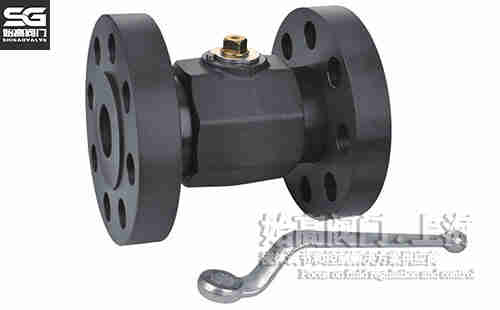

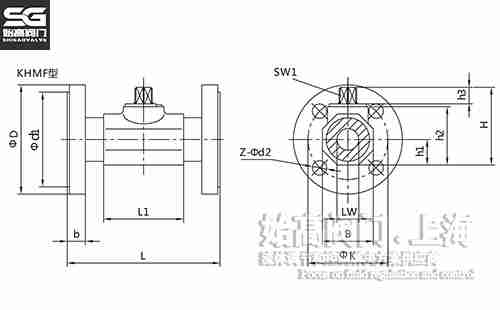

KHMF液壓高壓法蘭球閥尺寸 KHMF法蘭式高壓球閥實物

型號	壓力	DN	LW	L	L1	D	d1	d2	K	B	b	H	h1	h2	h3	SW1	Z
KHMF-032	10-40	32	30	180	84	140	78	18	100	75	18	103	37.5	84	12	14	4
KHMF-032	63-160					155		22	110		26
KHMF-040	10-40	40	38	200	91	150	88	18	110	85	18	114	42.5	95	12	14	4
KHMF-040	63-160					170		22	125		28
KHMF-040	250					185		26	135		34
KHMF-040	315					195		26	145		38
KHMF-050	10-40	50	48	230	100	165	102	18	125	105	20	131.5	52.5	112.5	12	14	4
KHMF-050	63					180		22	135		26
KHMF-050	100-160					195		26	145		30
KHMF-050	250					200		26	150		38
KHMF-050	315					210		26	160		42

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的KHBF(KHMF)液壓高壓法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
