手柄對夾襯氟蝶閥

產品信息
產品型號：D71F46	021-31261651
產品口徑：DN40-DN1200	m.hsbf-brake.com
產品壓力：0.6MPa-1.6MPa	[email protected]
產品材質：鑄鐵、鑄鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、手柄對夾襯氟蝶閥概述

D71F46手柄對夾襯氟蝶閥是在蝶閥閥座與密封面襯有氟塑料，具有零泄漏、壽命長及耐腐蝕性和耐磨性等優點。根據不同工況條件選擇不同的襯里閥體，分為全襯氟蝶閥和半襯氟蝶閥。具有嚴密的密封性能，不僅有普通蝶閥的機械強度，又有高的耐腐蝕性、耐堿性的化學特性，在一般常規條件下的工況中比不銹鋼蝶閥具有更高的性價比。

二、手柄對夾襯氟蝶閥參數表

公稱通徑：DN40-DN1200	公稱壓力：0.6MPa-1.6MPa
適用溫度：0℃-120℃	適用介質：水、酸堿物
閥體材質：鑄鐵、鑄鋼	設計與制造標準：GB/T 12238
結構長度標準：GB/T12221	法蘭尺寸標準：HG/T20592

三、零件材質

序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼
序號	零件名稱	Z	C	P	R
1	上下閥體、支架	HT250	WCB	CF8	CF8M
2	蝶板	WCB	CF8	CF8	CF8M
3	蝶板軸	25#	25#	304	316
4	襯里層/閥座	PTFE(F4)、FEP(F46)、PO聚丙烯
5	彈性條(墊)	SI(硅橡膠)
6	蝸輪箱、手柄	HT250、WCB

四、手柄對夾襯氟蝶閥尺寸表

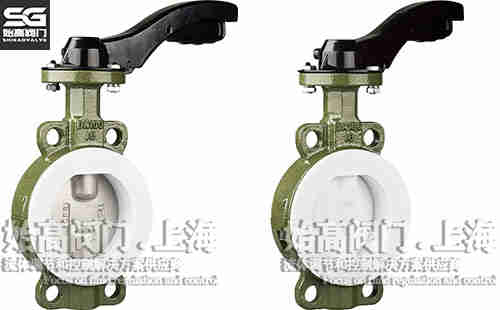

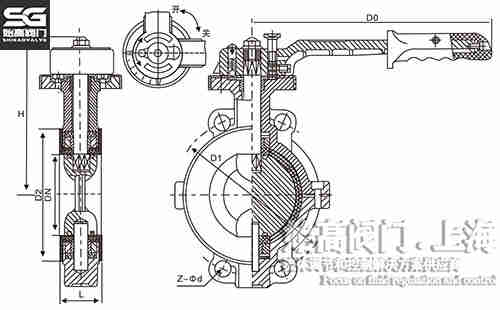

手柄對夾襯氟蝶閥尺寸手柄對夾襯氟蝶閥實物

DN	L	D	D1	D2	f	b	H
40	33	130	100	80	3	16	140
50	43	140	110	90	3	16	145
65	46	160	130	110	3	16	155
80	46	185	150	125	3	18	165
100	52	205	170	145	3	18	180
125	56	235	200	175	3	20	203
150	56	260	225	200	3	20	225
200	60	315	280	255	3	22	275

五、應用

襯氟蝶閥是在會與介質接觸的過流部件(蝶板、閥體內壁)襯上一層較厚的氟塑料高分子材料，適用于各種不同工業管路中液體和氣體的輸送，具有腐蝕性、沖刷的使用場合。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的手柄對夾式襯氟蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
