角式襯氟截止閥

產品信息
產品型號：J44F46	021-31261651
產品口徑：DN15-DN300	m.hsbf-brake.com
產品壓力：1.0MPa-2.5MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、角式襯氟截止閥概述

J44F46角式襯氟截止閥適用在各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸，還適用在各種濃度的強堿有機溶劑以及其他腐蝕性介質的管道上。廣泛應用在石油、化工等管路中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用作流量調節，以免節流口處產生的高速介質沖蝕破壞密封面。

二、角式襯氟截止閥參數表

公稱通徑：DN15-DN300	公稱壓力：1.0MPa-2.5MPa
適用介質：酸、堿腐蝕性介質	適用溫度：-20℃-120℃
閥體材質：碳鋼、不銹鋼	驅動方式：手動、電動、氣動
設計與制造標準：GB/T 12233、GB/T 12235	法蘭尺寸標準：GB/T9113.1
壓力試驗標準：GB/T 13927	標志：GB/T 12220

三、角式襯氟截止閥尺寸表

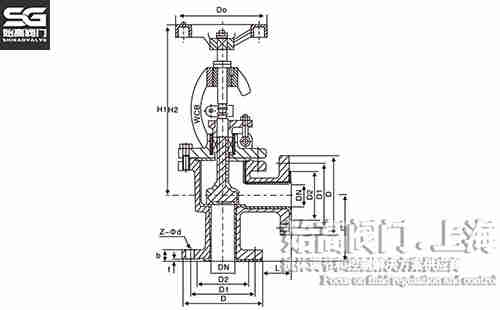

直角式襯氟截止閥尺寸直角式襯氟截止閥實物

DN	D	D1	D2	D0	H1	H2
15	95	65	45	100	240	265
20	105	75	55	100	245	270
25	115	85	65	120	250	275
32	135	100	78	120	260	290
40	145	110	85	140	290	325
50	160	125	100	140	300	355
65	180	145	120	160	355	400
80	195	160	135	160	400	450
100	215	180	155	180	455	495

四、應用

氟塑料全襯里截止閥分為：J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短等優點，被廣泛應用在石油、化工等管路系統中做截斷介質用。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的直角式襯氟截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
