法蘭襯氟蝶閥

產品信息
產品型號：D341F46	021-31261651
產品口徑：DN40-DN1200	m.hsbf-brake.com
產品壓力：0.6MPa-1.6MPa	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、法蘭襯氟蝶閥概述

D341F46蝸輪法蘭襯氟蝶閥是在蝶閥閥座與密封面襯有氟塑料，具有零泄漏、壽命長及耐腐蝕性和耐磨性等優點。根據不同工況條件選擇不同的襯里閥體，分為全襯氟蝶閥和半襯氟蝶閥。具有嚴密的密封性能，不僅有普通蝶閥的機械強度，又有高的耐腐蝕性、耐堿性的化學特性，在一般常規條件下的工況中比不銹鋼蝶閥具有更高的性價比。

二、法蘭襯氟蝶閥參數表

公稱通徑：DN40-DN1200	公稱壓力：0.6MPa-1.6MPa
適用溫度：0℃-120℃	適用介質：水、酸堿物
閥體材質：鑄鐵、鑄鋼	設計與制造標準：GB/T 12238
結構長度標準：GB/T12221	法蘭尺寸標準：HG/T20592

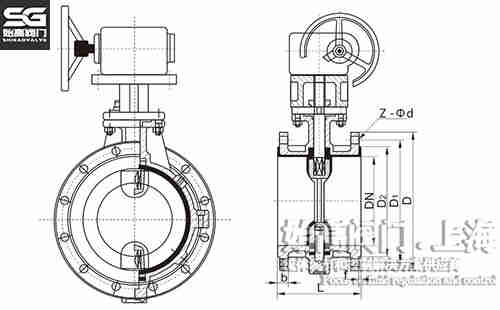

三、法蘭襯氟蝶閥尺寸表

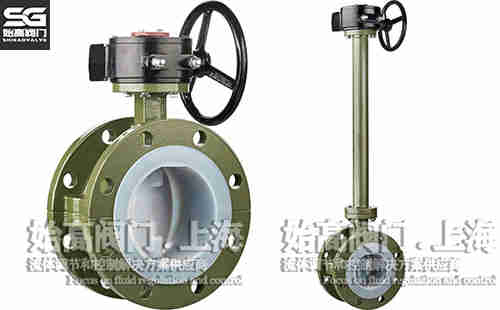

法蘭襯氟蝶閥尺寸法蘭襯氟蝶閥實物

DN	L	D	D1	D2	f	b	H
40	106	130	100	80	3	16	140
50	108	140	110	90	3	16	160
65	112	160	130	110	3	16	160
80	114	185	150	125	3	18	170
100	127	205	170	145	3	18	180
125	140	235	200	175	3	20	275
150	140	260	225	200	3	20	295
200	152	315	280	255	3	22	320
250	165/250	375	335	312	3	22	385
300	178/270	440	395	365	4	22	390
350	190/290	490	445	415	4	22	460
400	216/310	540	495	465	4	22	510
450	222/330	595	550	520	4	22	540
500	229/350	645	600	570	4	24	570
600	267/390	755	705	670	6	30	660
700	292/430	860	810	775	6	24	710
800	318/470	975	920	880	6	24	780
900	330/510	1075	1020	980	6	26	885
1000	410/550	1175	1120	1080	6	26	990
1200	470/630	1405	1340	1295	6	28	1170

四、零部件材質

序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼
序號	零件名稱	Z	C	P	R
1	上下閥體	HT250	WCB	CF8	CF8M
2	襯里層/閥座	F4、PFA、F46
3	蝶板/閥桿	WCB	WCB	CF8	CF8M
4	填料壓蓋	WCB	WCB	CF8	CF8M
5	填料	PTFE

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭襯氟蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
