| 產品信息 | |
| 產品型號：D371F46 |  021-31261651 |
| 產品口徑：DN40-DN1200 |  m.hsbf-brake.com |
| 產品壓力：0.6MPa-1.6MPa |  [email protected] |
| 產品材質：鑄鐵、鑄鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |

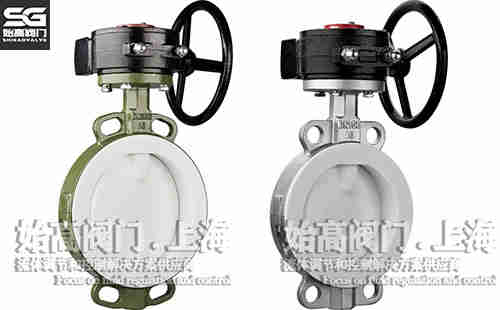

一、蝸輪對夾襯氟蝶閥概述
D371F46蝸輪對夾襯氟蝶閥是在蝶閥閥座與密封面襯有氟塑料，具有零泄漏、壽命長及耐腐蝕性和耐磨性等優點。根據不同工況條件選擇不同的襯里閥體，分為全襯氟蝶閥和半襯氟蝶閥。具有嚴密的密封性能，不僅有普通蝶閥的機械強度，又有高的耐腐蝕性、耐堿性的化學特性，在一般常規條件下的工況中比不銹鋼蝶閥具有更高的性價比。
二、蝸輪對夾襯氟蝶閥參數表
| 公稱通徑：DN40-DN1200 | 公稱壓力：0.6MPa-1.6MPa |
| 適用溫度：0℃-120℃ | 適用介質：水、酸堿物 |
| 閥體材質：鑄鐵、鑄鋼 | 設計與制造標準：GB/T 12238 |
| 結構長度標準：GB/T12221 | 法蘭尺寸標準：HG/T20592 |
三、零部件材質
| 序號 | 零件名稱 | 灰鑄鐵 | 碳鋼 | 不銹鋼 | |
| Z | C | P | R | ||
| 1 | 上下閥體、支架 | HT250 | WCB | CF8 | CF8M |
| 2 | 蝶板 | WCB | CF8 | CF8 | CF8M |
| 3 | 蝶板軸 | 25# | 25# | 304 | 316 |
| 4 | 襯里層/閥座 | PTFE(F4)、FEP(F46)、PO聚丙烯 | |||
| 5 | 彈性條(墊) | SI(硅橡膠) | |||
| 6 | 蝸輪箱、手柄 | HT250、WCB | |||
四、蝸輪對夾襯氟蝶閥尺寸表
| DN | L | D1 | D2 | Z-φd |
| 40 | 33/43 | 100 | 80 | 4-14 |
| 50 | 43 | 110 | 90 | 4-14 |
| 65 | 46 | 130 | 110 | 4-14 |
| 80 | 46 | 150 | 128 | 4-18 |
| 100 | 52 | 170 | 148 | 4-18 |
| 125 | 56 | 200 | 178 | 8-18 |
| 150 | 56 | 225 | 202 | 8-18 |
| 200 | 60 | 280 | 258 | 8-18 |
| 250 | 68 | 335 | 312 | 12-18 |
| 300 | 78 | 395 | 365 | 12-22 |
| 350 | 78 | 445 | 415 | 12-22 |
| 400 | 102 | 495 | 465 | 16-22 |
| 450 | 114 | 550 | 520 | 16-22 |
| 500 | 127 | 600 | 570 | 20-22 |
| 600 | 154 | 705 | 670 | 20-26 |
| 700 | 165 | 810 | 775 | 24-26 |
| 800 | 190 | 920 | 880 | 24-30 |
| 900 | 200 | 1020 | 980 | 24-30 |
| 1000 | 216 | 1120 | 1080 | 28-30 |
| 1200 | 254 | 1340 | 1295 | 32-33 |
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的蝸輪對夾式襯氟蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
