UPVC法蘭立式止回閥

產品信息
產品型號：H41F-10U	021-31261651
產品口徑：DN15-DN300	m.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：UPVC	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

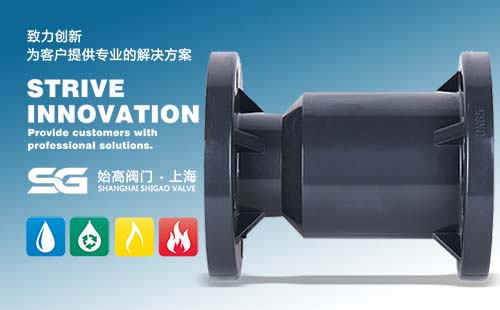

UPVC法蘭立式止回閥

UPVC法蘭立式止回閥摘要：

UPVC法蘭立式止回閥型號為H41F-10U，用于管線中進口介質的壓力作用，而克服彈簧阻攔使用閥門開啟或關閉，當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，起止回作用。

產品品牌：	始高閥門	產品名稱：	UPVC法蘭立式止回閥
產品型號：	H41F-10U	閥體材質：	UPVC
連接方式：	法蘭	適用壓力：	PN10
公稱通徑：	DN15-DN300	適用介質：	水、腐蝕性介質等
驅動方式：	自動	制造標準：	國標GB、美標ANSI/API

一、產品概述

閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣。例如：純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。

二、UPVC水用、化工用閥門管道系統特性：

使用溫度：化工管道使用溫度范圍：-20℃~65℃；
給水管道使用溫度范圍：-20℃~55℃；
阻燃性能為自熄性；
衛生性能：給水用管道系統符合GB/T17219；
價格低：材料費用低，不同工況比例不同；
耐腐蝕性：具有優良的耐腐蝕性能，詳見產品耐化學性能腐蝕表；
耐壓高：爆破壓力為工作壓力4~5倍，確保系統品質級安全；
韌性強：具有ji佳的強度和韌性，不會受外力或內壓變化大的情況下造成損害；
管壁光潔：輸送流體時具有較小的摩擦阻力，抑制細菌滋生，流體介質不易附道；
耐老化：化學穩定性好，材料試驗及國內外工程應用實例證明，UPVC正常使用壽命實際超過50年；
保溫性能佳：低熱管道性能，約為鋼材的1/200，節省保溫材料及施工費用；
重量輕：相當于鋼管的1/5，銅管的1/6，搬運、安裝簡單輕松，節約時間及費用；
安裝施工方便：可采用粘接、法蘭、螺紋、焊接等方式連接；
綜合性能高：價格低，內外部光滑、不生銹、不積垢、耐腐蝕性能佳、施工簡便、不傳熱、不導電、阻燃、機械強度高、適用性廣。

三、參數表

公稱通徑：DN15-DN300	連接方式：法蘭
適用介質：腐蝕性介質	適用溫度：0℃~65℃

四、零部件材質

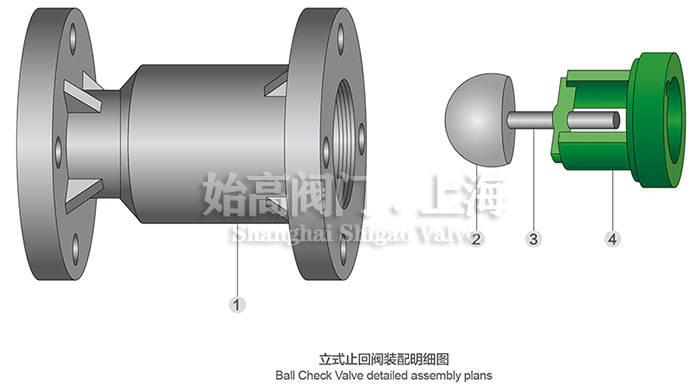

塑料立式止回閥結構

序號	名稱	材質
1	閥體	FRPP/PVDF/CPVC/UPVC/PPH
2	球芯	FRPP/PVDF/CPVC/UPVC/PPH
3	球桿	FRPP/PVDF/CPVC/UPVC/PPH
4	密封支架	FRPP/PVDF/CPVC/UPVC/PPH

五、特點

1、耐腐蝕：閥門整體采用塑料制造，對于各種酸堿介質都有較強的抗腐蝕能力。
2、流量大：閥門結構設計合理，從而減少整個管路的阻力，使介質能夠順利通過，從而降低了壓力的損失，保證了流量。
3、止回性：結構簡單，不易受其他因素的影響，所以具有優良的止回性。
4、小而輕：閥門整體形狀小巧，適合安裝在狹小的空間內。

六、外形尺寸表

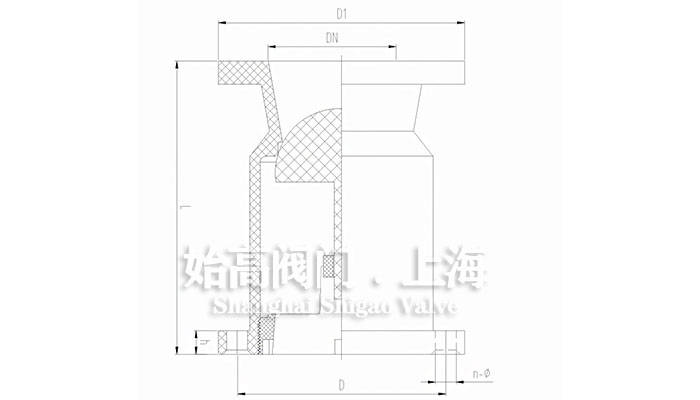

UPVC法蘭立式止回閥尺寸

DN	D1	D	L	h	n-φ	工作壓力
15	95	65	120	14	4-14	0.6
20	105	75	120	14	4-14	0.6
25	115	85	130	16	4-14	0.6
32	135	100	145	17	4-18	0.6
40	145	110	168	18	4-18	0.6
50	160	125	180	20	4-18	0.6
65	180	140	225	22	4-18	0.6
80	195	160	260	25	8-18	0.6
100	215	180	280	25	8-18	0.6
125	245	210	350	30	8-23	0.5
150	280	240	400	30	8-23	0.4
200	335	295	400	35	8-23	0.4
250	390	350	450	38	12-23	0.4
300	445	400	450	40	12-23	0.4

七、UPVC水用、化工用閥門管道系統適用場所：

自來水工程、電氣工程、建筑工程、下水道工程、鹽水工程、天然氣工程、化學工廠、造紙工廠、電鍍工廠、釀造發酵工廠、礦場、養殖業、農業園地、高速公路工程、工業廢水排送管、煤礦灌漿用管、電力，通信穿線管、游泳循環用管、化學酸堿腐蝕介質輸送管。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的UPVC法蘭立式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。

上一個產品：CPVC立式止回閥

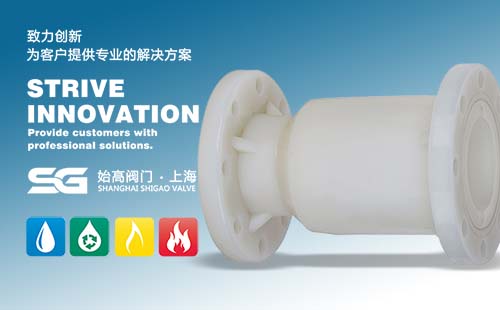

下一個產品：PVDF立式止回閥
