PPH塑料蝶閥

產品信息
產品型號：D71X-10S	021-31261651
產品口徑：DN32-DN1000	m.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：PPH	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

PPH塑料蝶閥

PPH塑料蝶閥摘要：

PPH塑料蝶閥型號為D71X-10S、D371X-10S，操作方式有手柄式、渦輪式、電動、氣動等。其閥體重量輕、耐腐蝕性情，例如應用在純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶劑系統等多個行業。

產品品牌：	始高閥門	產品名稱：	PPH塑料蝶閥
產品型號：	D71X-10S	閥體材質：	PPH
連接方式：	對夾	適用壓力：	PN10
公稱通徑：	DN32-DN1000	適用介質：	水、腐蝕性介質等
驅動方式：	手動	制造標準：	國標GB、美標ANSI/API

一、產品概述

Beta-PP(PPH)BE60-7032是一種高分子量低溶流率的均聚聚丙烯，它經過改性，具有細膩的結晶結構。使它既是在低溫下也有優秀的抗沖擊強度。增加了靜液壓強度，增進了耐化學品性能，提高了使用溫度，并使其膨脹系數降到同等材料zui低點。Beta-PP(PPH)BE60-7032是北歐化工專為生產工業和超純管道、管件、擠出、板材等研制的牌號。

二、參數表

公稱通徑：DN32-DN1000	閥體材質：PPH
適用介質：水、空氣、油類、腐蝕性液體等	耐溫范圍：-20℃~110℃

三、特點

1、閥門小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊、操作扭矩小，90°回轉開啟迅速。
3、流量特性趨直線，調節性能好。

四、零件材質

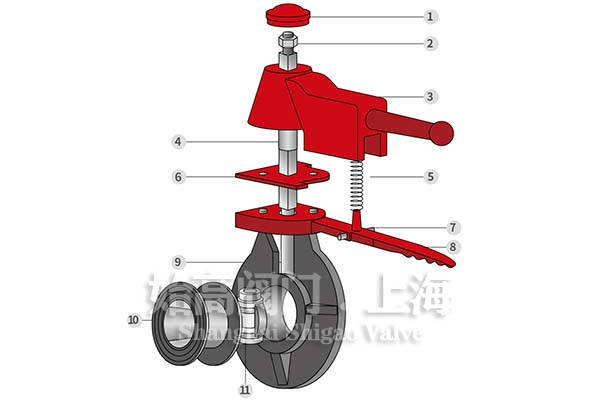

塑料蝶閥結構

序號	名稱	材質
1	手柄蓋	合金料
2	六角螺母	鋼、不銹鋼
3	手柄	合金料
4	閥桿	鋼、不銹鋼
5	彈簧	鋼
6	調節定位板	合金料
7	銷	鋼
8	定位桿	合金料
9	閥體	FRPP/PVDF/CPVC/UPVC/PPH
10	密封橡膠	EPDM、FPM
11	閥瓣	FRPP/PVDF/CPVC/UPVC/PPH

五、外形尺寸

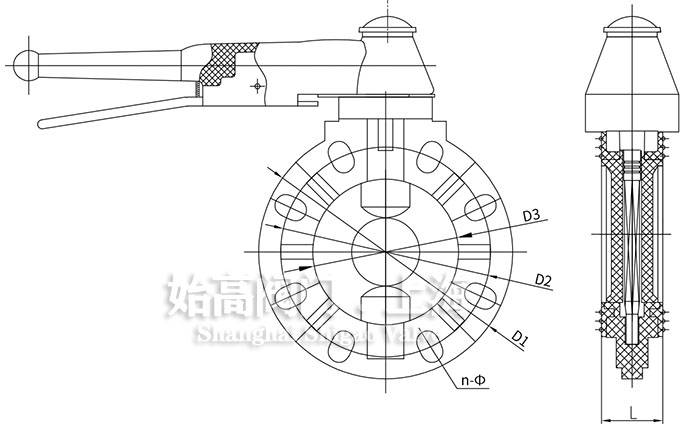

D71X-10S手柄式PPH塑料蝶閥外形尺寸：

手柄塑料蝶閥尺寸

DN	法蘭外徑D1	孔距D2			內徑D3	L	n-φ
DN	法蘭外徑D1	GB	JIS	ANSI	內徑D3	L	GB	JIS	ANSI
32	140	100	100	3.45	35	35	4-17×25	4-19	4-16
40	150	110	105	3.88	45	40	4-18	4-19	4-16
50	160	125	120	4.74	51	42	4-18	4-19	4-19
65	180	145	140	5.49	66	47	4-18	4-19	4-19
80	200	160	150	6	79	45	8-18×22	8-19	4-19
100	220	180	175	7.5	98.5	55	8-18×22	8-19	8-19
125	250	210	210	8.5	125	65	8-18×22	8-23	8-22
150	290	240	240	9.51	148	75	8-22×28	8-23	8-22
200	340	295	290	11.75	201	85	8-24×28	12-23	8-22

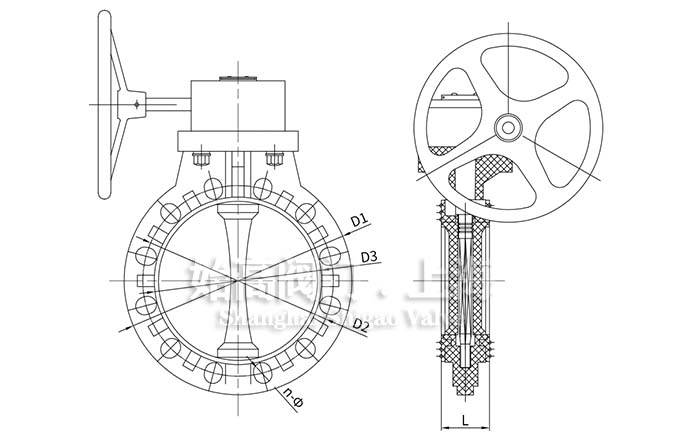

D371X-10S渦輪PPH塑料蝶閥外形尺寸：

蝸輪塑料蝶閥尺寸

DN	法蘭外徑D1	孔距D2			內徑D3	L	n-φ
DN	法蘭外徑D1	GB	JIS	ANSI	內徑D3	L	GB	JIS	ANSI
32	140	100	100	3.45	35	35	4-17×25	4-19	4-16
40	150	110	105	3.88	45	40	4-18	4-19	4-16
50	160	125	120	4.74	51	42	4-18	4-19	4-19
65	180	145	140	5.49	66	47	4-18	4-19	4-19
80	200	160	150	6	79	45	8-18×22	8-19	4-19
100	220	180	175	7.5	98.5	55	8-18×22	8-19	8-19
125	250	210	210	8.5	125	65	8-18×22	8-23	8-22
150	290	240	240	9.51	148	75	8-22×28	8-23	8-22
200	340	295	290	11.75	201	85	8-24×28	12-23	8-22
250	395	350	355	14.25	245.5	110	12-24×27	12-25	12-29
300	483	400	400	17	291.5	115	12-21×27	16-25	16-29
350	533	470	445	18.78	340	127	16-21×24	16-25	16-29
400	597	515	510	21.26	399	140	16-30	16-27	16-29
450	635	560	565	22.76	446	150	20-26×30	20-27	16-32
500	700	620	620	25	494	150	20-28×30	20-27	20-32
600	815	730	730	29.53	570	170	20-33×35	24-33	20-35
700	928	820	840	34.02	670	185	24-31×44	24-33	24-35
800	1010	950	950	38.5	755	220	24-33×41	28-33	24-41
1000	1210	1160	1160	46.26	935	236	28-36×52	28-39	32-41

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的PPH塑料蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
