RPP法蘭隔膜閥

產品信息
產品型號：G41F-10S	021-31261651
產品口徑：DN15-DN300	m.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：RPP	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

RPP法蘭隔膜閥

RPP法蘭隔膜閥摘要：

RPP法蘭隔膜閥型號為G41F-10S，是把下部閥體內腔與上部閥蓋內腔隔開，位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去填料密封結構，且不會產生介質泄漏。增強聚丙烯（FRPP）管材照化工部HG20539-92標準生產，是以優質玻璃纖維增強聚丙烯為原材料擠出成型。

產品品牌：	始高閥門	產品名稱：	RPP法蘭隔膜閥
產品型號：	G41F-10S	閥體材質：	RPP
連接方式：	法蘭	適用壓力：	PN10
公稱通徑：	DN15~DN300	適用介質：	水、腐蝕性介質等
驅動方式：	手動	制造標準：	國標GB、美標ANSI/API

一、產品概述

RPP法蘭隔膜閥型號為G41F-10S，是把下部閥體內腔與上部閥蓋內腔隔開，位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去填料密封結構，且不會產生介質泄漏。

增強聚丙烯（FRPP）管材照化工部HG20539-92標準生產，是以優質玻璃纖維增強聚丙烯為原材料擠出成型�？朔郾C械強度低的缺陷，保持聚丙烯優良耐腐蝕性能，提高工作溫度（-14~90℃），形成機械強度高、耐磨性能好、成本低、使用壽命長，安裝方便等特點，成為石油、氯堿、化纖、染料、農藥、輕工、污水處理等行業防腐選用管道。

二、參數表

公稱通徑：DN15-DN300	公稱壓力：0.6MPa
適用范圍：水、腐蝕性介質	連接方式：法蘭、由任
閥體材質：FRPP	操作方式：手動、氣動、電動

三、產品使用范圍

材料	增強聚丙烯 (RPP)	聚偏二氟乙烯 (PVDF)	聚氯乙烯 (UPVC)	氯化聚氯乙烯 (CPVC)
介質溫度	-14℃~90℃	-40℃~140℃	-10~70℃	-20℃~95℃

四、零部件材質

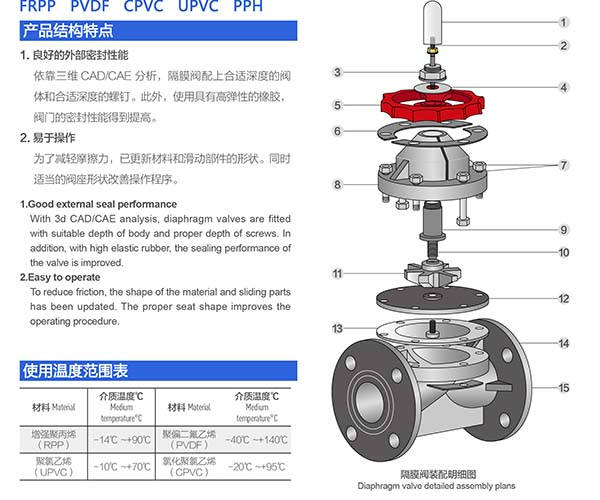

塑料隔膜閥結構

序號	名稱	材質	序號	名稱	材質
1	限位罩	AS	2	螺柱	鋼、不銹鋼
3	壓緊螺母	FRPP	4	墊圈	DRPP
5	手輪	合金料	6	上壓板	鋼、不銹鋼
7	雙頭螺柱及螺母	鋼、不銹鋼	8	閥蓋	FRPP/PVDF/UPVC/CPVC/PPH
9	閥桿螺母	鋼、銅	10	閥桿	鋼、不銹鋼
11	閥瓣	鑄鐵/FRPP/PVDF/UPVC/CPVC/PPH	12	墊膜	EPDM、FPM
13	膜片	F46、PFA	14	閥體	FRPP/PVDF/UPVC/CPVC/PPH
15	下壓板	鋼、不銹鋼	-	-	-

五、壓力表

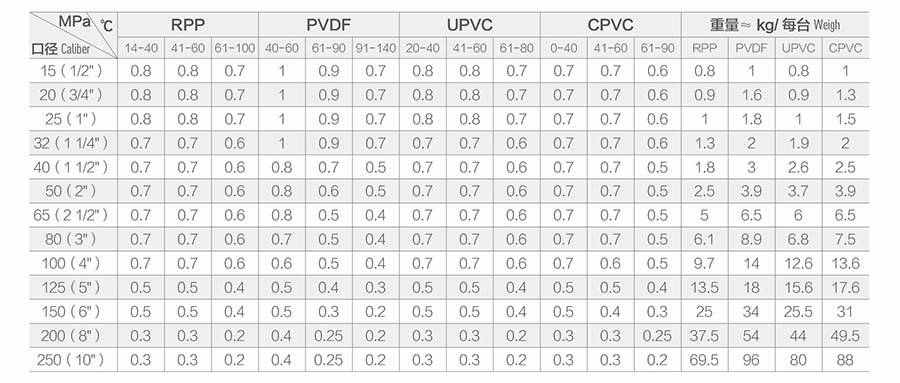

塑料隔膜閥壓力溫度表

六、外形尺寸表

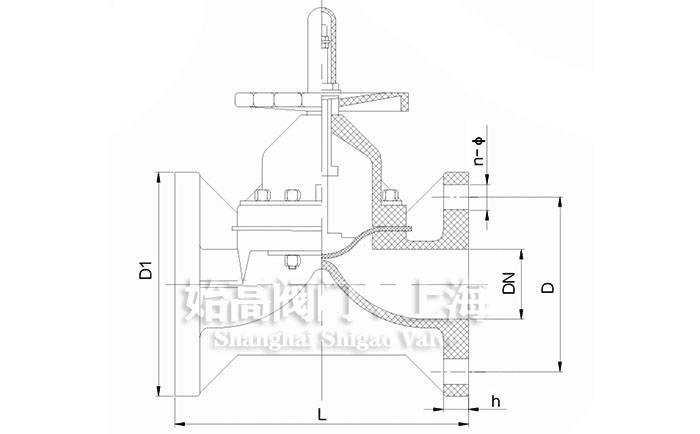

RPP隔膜閥尺寸

DN	D1	D				L				h	n				φ
DN	D1	D	JIS	DIN	ANSI	L	JIS	DIN	ANSI	h	n	JIS	DIN	ANSI	φ	JIS	DIN	ANSI
15	95	65	70	65	2.38	125	110	130	4.33	14	4	4	4	4	14	15	14	0.63
20	105	75	75	75	2.76	135	120	150	4.72	16	4	4	4	4	14	15	14	0.63
25	115	85	90	85	3.13	145	130	160	5.12	16	4	4	4	4	14	19	14	0.63
32	135	100	100	100	3.45	160	-	-	-	18	4	4	4	4	18	19	18	0.63
40	145	110	105	110	3.88	180	180	200	7.09	18	4	4	4	4	18	19	18	0.63
50	160	125	120	125	4.74	210	210	230	8.24	21	4	4	4	4	18	19	18	0.75
65	180	145	140	145	5.49	250	250	290	9.84	22	4	4	4	4	18	19	18	0.75
80	195	160	150	160	6	300	280	310	11.02	25	8	8	8	8	18	19	18	0.75
100	215	180	175	180	7.5	350	340	350	13.39	25	8	8	8	8	18	19	18	0.75
125	245	210	210	210	8.5	400	410	400	16.14	30	8	8	8	8	18	23	18	0.87
150	280	240	240	240	9.51	455	480	480	18.9	30	8	8	8	8	23	23	23	0.87
200	335	295	290	295	11.75	570	570	600	22.44	35	8	12	8	8	23	23	23	0.87
250	390	350	355	350	14.03	680	680	680	26.77	38	12	12	12	12	23	25	23	0.97
300	445	500	400	400	16.7	680	-	-	-	38	12	16	12	12	23	25	23	0.97

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的RPP法蘭隔膜閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
