PVDF承插塑料球閥

產品信息
產品型號：Q61F-10F	021-31261651
產品口徑：DN15-DN100	m.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：PVDF	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

PVDF承插塑料球閥

PVDF承插塑料球閥摘要：

PVDF承插塑料球閥Q61F-10F適用于帶腐蝕性介質的輸送過程的截流，零件采用CPVC注塑件組裝成型，耐腐蝕性能優良。密封圈采用F4，耐腐蝕性能優越，延長使用壽命。PVDF：聚偏氟乙烯簡稱F-2。英文名稱為Poly Vinylidene Fluoride，簡稱PVDF，分子量為40~60萬。

產品品牌：	始高閥門	產品名稱：	PVDF承插塑料球閥
產品型號：	Q61F-10F	閥體材質：	PVDF
連接方式：	內螺紋	適用壓力：	PN10
公稱通徑：	DN15~DN100	適用介質：	水、腐蝕性介質等
驅動方式：	自動	制造標準：	國標GB、美標ANSI/API

一、產品概述

PVDF承插塑料球閥Q61F-10F適用于帶腐蝕性介質的輸送過程的截流，零件采用CPVC注塑件組裝成型，耐腐蝕性能優良。密封圈采用F4，耐腐蝕性能優越，延長使用壽命。

PVDF：聚偏氟乙烯簡稱F-2。英文名稱為Poly Vinylidene Fluoride，簡稱PVDF，分子量為40~60萬。

PVDF是60年代發展的含氟塑料之一，他是用三氟乙烯、氫氟酸與鋅粉等作用生成單體，再經聚合生成白色結晶固體，屬均聚物。

PVDF分子結構規整性較大，分子中氟原子和氫原子大小相似，高分子鏈的排列緊密，并存在著較強的氫鍵效應，因此聚合物的拉伸強度，壓縮強度及沖擊韌性都比較大。PVDF的熔點較低（170℃左右），因此加工性能良好，成型方便，可用一般熱塑料的加工方法（如注射、模壓、擠出、吹塑等工藝成型）。

PVDF的化學穩定性良好，具有優良的耐化學腐蝕性和良好的耐熱穩定性，可在-62℃~150℃溫度范圍內長期使用。同時解電常數大，是良好的絕緣材料之一。能耐除PH＞12的強堿、高濃度酸類、丁酮、強溶劑外的所有鹽、酸、鹵素?zé)艚橘|(zhì)。不燃，耐疲折斷、康磨損、自潤滑性能好，雖原料進口，價格昂貴，一次性投入大，但以其優良耐腐蝕性能和使用壽命、安全系數高、減少維修，將給您帶來滿意的綜合經濟效益。

二、參數表

公稱通徑：DN15-DN100	公稱壓力：1.0MPa
適用溫度：-20℃-150℃	適用介質：水、油、氣、酸堿物等
閥體材質：PVDF	連接方式：雙由令

三、零部件材質

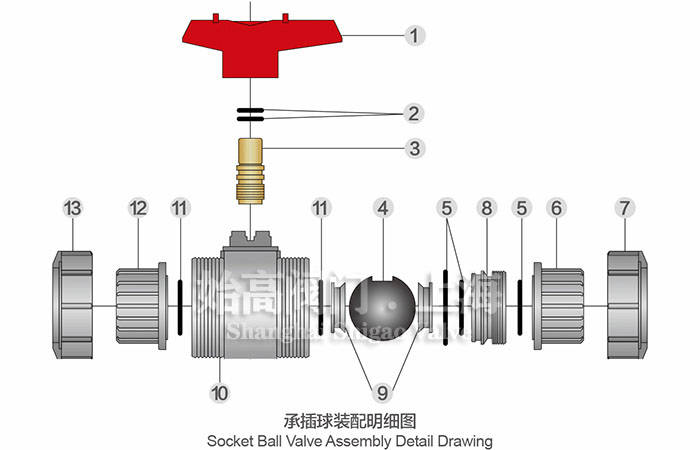

承插塑料球閥結構

序號	名稱	材質
1	手柄	合金料
2	密封圈	EPDM、FPM
3	閥桿	FRPP/PVDF/CPVC/UPVC/PPH
4	球	FRPP/PVDF/CPVC/UPVC/PPH
5	密封圈	EPDM
6	螺紋接頭	FRPP/PVDF/CPVC/UPVC/PPH
7	螺帽	FRPP/PVDF/CPVC/UPVC/PPH
8	內塞	FRPP/PVDF/CPVC/UPVC/PPH
9	球密封	PTFE
10	閥體	FRPP/PVDF/CPVC/UPVC/PPH
11	密封圈	EPDM、FPM
12	螺紋接頭	FRPP/PVDF/CPVC/UPVC/PPH
13	螺帽	FRPP/PVDF/CPVC/UPVC/PPH

四、特點

1、體重量輕容易安裝，耐磨損、容易拆卸，維護簡單易行，材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小。
2、具有強度和韌性，具有優良的耐化學腐蝕性能，阻燃性能為自熄性，低熱傳導性能，為鋼材的1/200。
3、優異的耐老化和抗紫外線性能，正常使用情況下比一般閥門的壽命要延長很多。

五、外形尺寸表

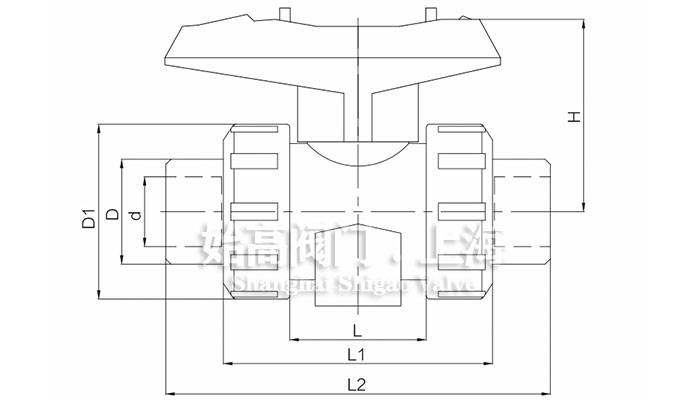

PVDF承插塑料球閥尺寸

DN	d	D	D1	L	L1	L2	H	重量KG
15	20	32	50	39	77	110	55	0.18
20	25	38	58	46	87	126	65	0.28
25	32	45	70	50	96	140	70	0.39
32	40	55	85	55	110	160	90	0.66
40	50	65	98	60	120	170	100	0.92
50	63	80	124	68	140	190	110	1.65
65	75	96	135	68	158	230	115	2.41
80	90	110	158	100	207	280	120	4
100	100	130	192	124	238	340	130	6.7

六、應用

塑料球閥結構簡單，只由少數幾個零件組成，材料耗用��；體積小、重量輕、安裝尺寸小，驅動力矩小，操作簡便、迅速，只需旋轉90°即可快速啟閉；并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑、中低壓力的使用領域，塑料球閥是主導的閥門形式。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的PVDF承插塑料球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
