蝸輪塑料蝶閥

產品信息
產品型號：D371X	021-31261651
產品口徑：DN32-DN1000	m.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：PVDF、CPVC、UPVC、PPH、FRPP	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、蝸輪塑料蝶閥概述

蝸輪塑料蝶閥有蝸輪PVDF蝶閥、蝸輪FRPP蝶閥、蝸輪PPH蝶閥、蝸輪UPVC蝶閥、蝸輪CPVC蝶閥，采用執行標準為：GB/T27725-2011。優點有三：
1、高度抗腐蝕性：使用整體的塑料鑄模，閥體使用具有很強的抗腐蝕性合成橡膠制成。
2、良好的密封性能：具有良好的密封性能，適合用來輸送高粘度介質和泥漿。
3、面對面短距離：安裝簡易，使用方便。

二、蝸輪塑料蝶閥參數表

公稱通徑：DN32~DN1000	公稱壓力：1.0MPa	FRPP：-14℃~100℃
PVDF：-40℃~135℃	CPVC：-40℃~95℃	UPVC：-10℃~70℃

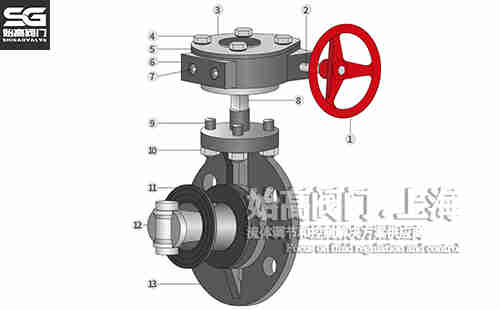

三、零件材質

蝸輪塑料蝶閥結構 蝸輪塑料蝶閥尺寸

序號	名稱	材質
1	手輪	鑄鐵、鋁合金
2	蝸輪軸	鋼
3	指示器銘牌	ABS鋁
4	六角螺栓	鋼、不銹鋼
5	蝸輪蓋	鑄鐵、鋁合金
6	蝸輪箱	鑄鐵、鋁合金
7	纖維螺栓	鋼、不銹鋼
8	閥桿	鋼、不銹鋼
9	雙頭螺柱	鋼、不銹鋼
10	六角螺母	鋼、不銹鋼
11	密封橡膠	EPDM、FPM
12	閥瓣	FRPP、PVDF、CPVC、UPVC、PPH
13	閥體	FRPP、PVDF、CPVC、UPVC、PPH

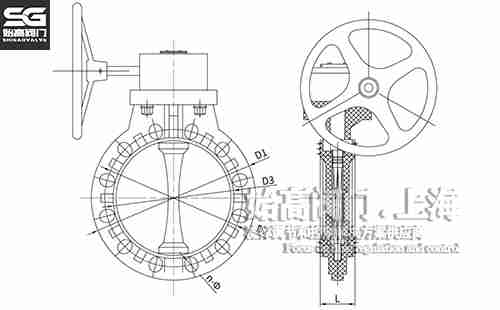

四、蝸輪塑料蝶閥尺寸表

通徑	法蘭外徑D1	內徑D3	L
32	140	35	35
40	150	45	40
50	160	51	42
65	180	66	47
80	200	79	45
100	220	98.5	55
125	250	125	65
150	290	148	75
200	340	201	85
250	395	245.5	110
300	483	291.5	115

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的蝸輪塑料蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
