GUQ氣動高真空球閥

產品信息
產品型號：GUQ	021-31261651
產品口徑：DN10-DN200	m.hsbf-brake.com
產品壓力：2×105~1.3×10-6	[email protected]
產品材質：不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、氣動高真空球閥概述

GUQ氣動高真空球閥是應用在真空系統中(又能適用一定的壓力下)開啟或切斷氣流的高真空球閥。閥門由回轉氣缸和閥體組成，通過電磁換向閥改變氣路方向，來驅動球閥啟閉。本閥門外形結構緊湊，美觀，密封座補償式設計。有自動補償密封座磨損功能，密封可靠，壽命長等優點。閥門氣缸可選擇單座用和雙作用結構，可選配信號反饋控制，防爆電器裝置及氣源處理元件。適用的工作介質為帶酸、堿性的各類氣體或液體。

二、氣動高真空球閥參數

公稱通徑：快卸：DN10-DN50、活套：DN10-DN200、螺紋：DN10-DN100
適用范圍(Pa)：快卸法蘭(KF)2×10⁵~1.3×10^-6/活套法蘭6×10⁵~1.3×10^-6
閥門漏率(Pa.L/S)：≤1.3×10^-6
適用溫度：-30℃~150℃(標準)、-30℃~240℃(特殊)
閥體材質：不銹鋼304或316L
密封件材質：增強聚四氟乙烯
安裝位置：任意
氣源壓力(MPa)：0.4-0.8
電源電壓：AC220V/50Hz(標準)、AC110V；DC24V；DC12V等(特殊)
信號反饋及防爆：標準：閥位指示器、特殊：限位信號開關/隔爆信號開關/防爆電磁閥線圈/智能型定位器(4-20mA)
氣缸選擇：標準：雙作用式、特殊：?jiǎn)巫饔?有彈簧返回)可選擇常開或常閉

三、氣動高真空球閥尺寸表

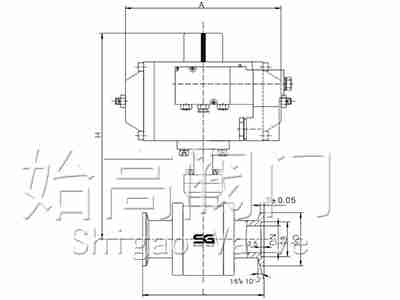

外形及快卸法蘭連接尺寸(法蘭標準:GB/T4982-2003)：

單位：mm

型號	通徑	φD	φB	H	L	A
GUQ-10/KF	10	30	12.2	185	92	150
GUQ-16/KF	16	30	17.2	185	100	150
GUQ-25/KF	25	40	26.2	200	114	150
GUQ-32/KF	32	55	41.2	230	140	170
GUQ-40/KF	40	55	41.2	245	160	185
GUQ-50/KF	50	75	52.2	235	175	205

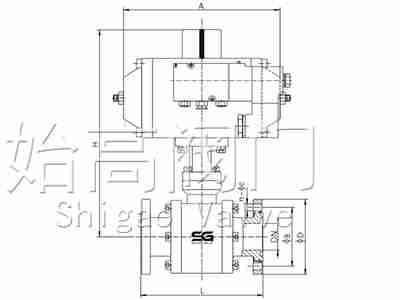

外形及活套法蘭連接尺寸(法蘭標準:GB/T6070-2007)：

單位：mm

型號	通徑	φD	φB	H	L	A	n-φc
GUQ-10	10	55	40	185	92	150	4-6.5
GUQ-16	16	60	45	185	100	150	4-6.5
GUQ-20	20	65	50	200	114	150	4-6.5
GUQ-25	25	70	55	200	114	150	4-6.5
GUQ-32	32	90	70	230	140	170	4-9
GUQ-40	40	100	80	235	160	185	4-9
GUQ-50	50	110	90	245	175	205	4-9
GUQ-63	63	130	110	275	200	260	4-9
GUQ-80	80	145	125	305	230	270	8-9
GUQ-100	100	165	145	345	250	300	8-9
GUQ-125	125	200	175	385	295	390	8-11
GUQ-150	150	225	200	430	320	460	8-11
GUQ-200	200	285	260	545	390	535	12-12

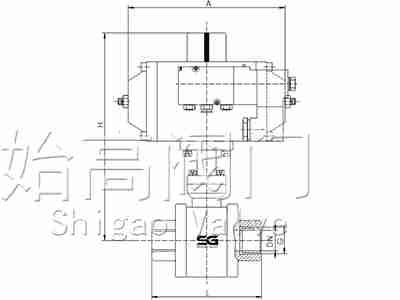

外形及管螺紋連接尺寸：

單位：mm

型號	通徑	G	H	L	A
GUQ-10G	10	3/8"	185	74	150
GUQ-16G	16	1/2"	185	90	150
GUQ-25G	25	1"	200	94	150
GUQ-32G	32	1-1/4"	230	112	170
GUQ-40G	40	1-1/2"	245	120	165
GUQ-50G	50	2"	235	145	205
GUQ-63G	63	2-1/2"	275	175	260
GUQ-80G	80	3"	305	207	270
GUQ-100G	100	4"	345	236	300

四、應用

真空閥門是指在真空系統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空系統元件。真空閥門關閉件是用橡膠密封圈或金屬密封圈來密封的。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GUQ氣動高真空球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
