SG-BVY三通內螺紋球閥

產品信息
產品型號：SG-BVY	021-31261651
產品口徑：1/8	m.hsbf-brake.com
產品壓力：1000psi-2000psi	[email protected]
產品材質：316不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、三通內螺紋球閥概述

SG-BVY上裝式三通內螺紋球閥采用整體棒料上裝式球閥設計，卡套球閥也叫雙卡套式球閥，雙卡套球閥，卡套異徑球閥，卡環式球閥，卡圈式球閥，卡套變徑球閥。產品廣泛應用于水處理設備、化工設備、石化設備、造紙設備、采礦設備、電力設備配套、液化氣設備、食品設備、制藥設備、給排水設備、機械設備閥門、電子工業閥門、城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

二、三通內螺紋球閥參數表

接口尺寸：1/8"-3/4"(3mm-18mm)雙卡套，1/8"-1/2"螺紋	通徑尺寸：2.4mm，3.2mm，4.8mm，7.2mm，9.1mm
適用介質：水、氣、油等	閥體材質：316不銹鋼
工作溫度：-28℃-148℃	閥座材料：聚四氟乙烯
流道特征：直通、三通、四通、五通、流通、七通可供選擇	工作壓力：1000psig(68.9bar)-2000psig(138bar)

三、三通內螺紋球閥的特點

1、用于流路的開通和截斷。
2、球閥無調節能力，如果系統需要實現流量調節，必須串聯調節閥完成。
3、二通球閥的標準形式是水平閥。也可選用角式閥。
4、使用介質為氧氣時，需采用脫脂處理。

四、三通內螺紋球閥尺寸表

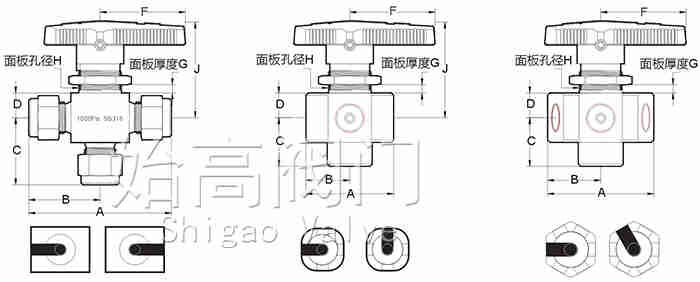

三通內螺紋球閥尺寸圖

入口/出口	尺寸	CV	孔徑	A	B	C	D	F	G	H	J
3-通閥
英制管接頭	1/8	0.15	2.4	51.1	25.7	24.6	8.6	28.7	6.4	15	35.4
	1/4	0.35	3.2	56.1	27.9	27.2	8.6	28.7	6.4	15	35.4
	1/4	0.9	4.8	60.7	30.5	29.7	11.2	38.9	4.8	19.8	39.6
	3/8	2.0	7.1	73.4	36.5	36.3	11.4	50.8	9.7	28.7	52.6
	1/2	4.6	10.3	88.4	44.2	44.2	17.5	76.2	9.7	38.1	61.7
	3/4	3.8	10.3	88.4	44.2	44.2	17.5	76.2	9.7	38.1	61.7
公制管接頭	3	0.15	2.4	51.1	25.7	24.6	8.6	28.7	6.4	15.0	34.5
	6	0.35	3.2	56.1	27.9	27.2	8.6	28.7	6.4	15.0	34.5
	6	0.90	4.8	60.7	30.5	29.7	11.2	38.9	4.8	19.8	39.6
	8	0.8	4.8	62.5	31.2	30.5	11.2	38.9	4.8	19.8	39.6
	10	2.0	7.1	73.4	36.8	36.3	14.2	50.8	9.7	28.7	52.6
	12	4.6	10.3	88.4	44.2	44.2	17.5	76.2	9.7	38.1	61.7
內螺紋 PT-NPT	1/8	0.3	3.2	41.4	20.6	20.6	8.6	28.7	6.4	15.0	34.5
	1/4	0.75	4.8	52.3	26.2	26.2	11.2	38.9	4.8	19.8	39.5
	1/4	1.7	7.1	63.5	31.8	31.8	14.2	50.8	9.7	28.7	52.6
	3/8	1.5	7.1	63.5	31.8	31.8	14.2	50.8	9.7	28.7	52.6
	1/2	3.5	10.3	79.5	39.8	39.8	17.5	76.2	9.7	38.1	61.7
外螺紋 VCR 接頭	1/4	0.9	3.2	54.1	26.9	27.7	11.2	28.7	4.8	15.0	34.5
外螺紋 VCR 接頭	1/4	0.9	4.8	54.1	26.9	27.7	11.2	38.9	4.8	19.8	39.6
5-通閥
內螺紋接頭	1/8	0.07	1.6	49.3	24.6	24.6	11.2	38.9	4.1	23.1	42.9
內螺紋接頭 NPT	1/8	0.07	1.6	39.4	19.8	22.4	11.2	38.9	4.1	23.1	42.9
內螺紋接頭 NPT	1/2	3.5	10.3	79.5	39.8	39.6	17.5	76.2	9.7	28.1	61.7
7-通閥
內螺紋接頭 NPT	1/16	0.05	1.3	49.3	24.6	24.6	11.2	38.9	4.1	23.1	42.9
內螺紋接頭 NPT	1/8	0.07	1.6	49.3	24.6	24.6	11.2	38.9	4.1	23.1	42.9

注：球閥適用于中小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置，采用90°傳動，故開關方便迅速，可以實現快速啟閉。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SG-BVY三通內螺紋球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
