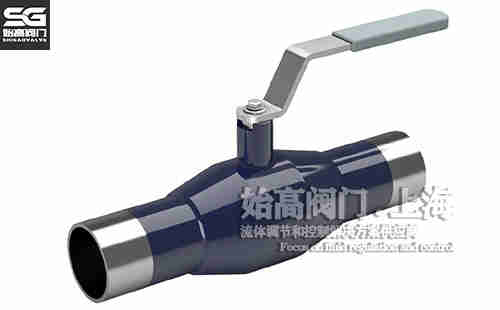

Q61F縮徑全焊接球閥

產品信息
產品型號：Q61F	021-31261651
產品口徑：DN15-DN200	m.hsbf-brake.com
產品壓力：1.6MPa-4.0MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、縮徑全焊接球閥相關概述

Q61F縮徑全焊接球閥的整體結構采用全焊接的工業結構，使閥門的內、外密封得到了極大的提高，閥門的重量得到了很大的降低(特別是DN300以下口徑)使閥門的安裝變得更為便捷，不僅降低了工程施工的成本，也節省了時間。全焊接球閥廣泛應用于城市燃氣的地下管線，天然氣輸送管線，調壓站等領域。

二、縮徑全焊接球閥特點

1、閥體采用無縫鋼管壓制成型。
2、閥門的整體結構采用全焊接制造工藝，減少了外泄漏；閥門重量大大減輕，安裝更便捷。
3、采用彈性墊圈及碳纖維增強密封圈，可經手幾萬次往復運動無泄漏，保證閥門的使用壽命。
4、閥門的密封可以在-40℃-200℃的條件下連續使用而不會失效。
5、連接方式有對焊、法蘭、螺紋連接等形式，開啟采用手柄、蝸輪傳動、電動等方式。
6、長桿直埋焊接球閥可以深埋地下，不用設置閥門井，操作者只需在地上用手柄或蝸輪傳動機構操作即可，非常方便。

三、縮徑全焊接球閥參數

公稱通徑：DN15-D200	公稱壓力：1.6MPa-4.0MPa	適用介質：水、氣、油等
適用溫度：-20℃-200℃	閥體材質：碳鋼、不銹鋼	操作形式：手柄

四、縮徑全焊接球閥尺寸表

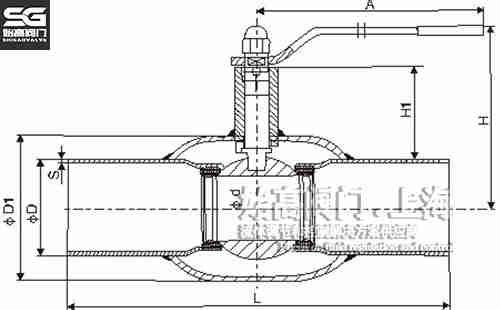

縮徑全焊接球閥尺寸

口徑	L	A	H	H1	d	D1	D(GB)	D(DIN)	S	重量KG
15	230	120	93	41	10	33.7	22	21.3	3	0.74
20	230	120	97	43	15	42.4	25	26.9	3	0.89
25	230	150	103	42	20	48.3	32	33.7	3	1.19
32	260	150	109	44	25	60.3	38	42.4	3	1.57
40	260	190	119	60	32	76.1	45	48.3	3	2.19
50	300	190	125	61	38	88.9	57	60.3	3.5	2.96
65	300	275	183	74	50	114.3	73	76.1	3.5	4.98
80	300	275	196	80	66	139.7	89	88.9	4	6.62
100	325	275	219	100	80	168.3	108	114.3	4.5	8.81
125	325	415	242	91	100	177.8	133	139.7	5	13.13
150	350	540	248	103	125	219.1	159	168.3	6	20.14
200	400	745	275	105	150	273	219	219.1	7	30.79

五、相關應用

全焊接球閥是由碳化特氟龍密封環及蝶形彈簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄漏。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q61F縮徑全焊接球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
