Q341H鍛鋼球閥

產品信息
產品型號：Q341H、Q341Y	021-31261651
產品口徑：DN40-DN600	m.hsbf-brake.com
產品壓力：1.6MPa-20MPa	[email protected]
產品材質：A105、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、鍛鋼球閥相關概述

Q341H、Q341Y鍛鋼球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制。

二、鍛鋼球閥參數表

公稱通徑：DN40-DN600	公稱壓力：1.6MPa-20MPa、150LB-1500LB	適用介質：水、蒸汽、油品、顆粒物等
適用溫度：-20℃-540℃	操作方式：蝸輪傳動	設計和制造標準：GB/T 12237-1989;API 608
檢驗和試驗標準：GB/T 13827-1992;API 598	法蘭連接：JB/T 79.1-1994;ASME/ANSI B 16.5	結構長度：GB/T 12221-1989;ASME/ANSI B 16.10

三、鍛鋼球閥的特點

1、抗硫化應力裂化：閥門接觸介質的材料都是按美國腐蝕工程師協會NACE0 1-75的標準進行選擇，且按標準進行表面鍍鎳，能滿足硫化環境工程的要求。
2、用聚合物或金屬做密封材料，在高溫、高壓工況具有優良的密封性能。
3、設置填料箱，防止閥門內腔壓力異常升高而使閥桿飛出，增置倒密封結構，能確保填料可靠密封。
4、廣泛適用于化工、煉油、油氣、天然氣、鋼鐵等介質管路。

四、鍛鋼球閥使用范圍

殼體材料	閥座材料	適用溫度	適用介質
碳鋼C型	PTFE	≤150℃	水、蒸汽、油品等
碳鋼C型	不銹鋼	≤425℃	水、蒸汽、油品等
鉻鎳鈦鋼P型	PTFE	≤150℃	硝酸類
鉻鎳鈦鋼P型	不銹鋼	≤200℃	硝酸類
鉻鎳鉬鈦鋼R型	PTFE	≤150℃	醋酸類
鉻鎳鉬鈦鋼R型	不銹鋼	≤200℃	醋酸類
鉻鉬釩鋼I型	硬質合金	≤550℃	蒸汽、冶煉、能源等

五、鍛鋼球閥尺寸表

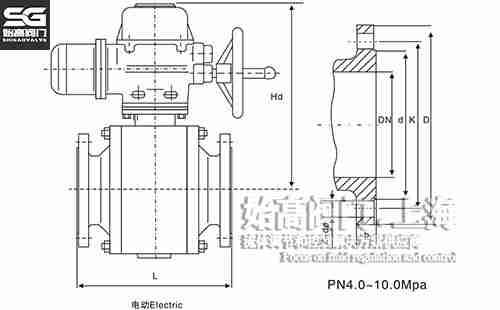

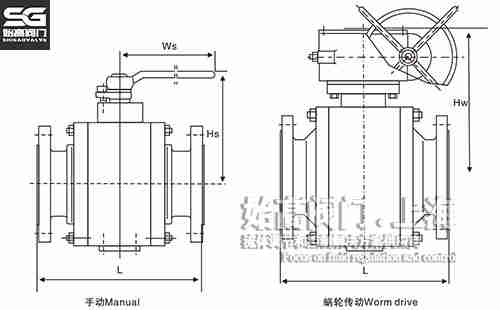

蝸輪鍛鋼球閥尺寸電動鍛鋼球閥尺寸

DN	L	D	K	d	b	z-d0	Ws	Hs	Hw	Hd
1-1/2"	165	127	98.5	73	15	4-15	230	135	-	-
2"	178	152	120.5	92	16	4-19	260	150	-	-
2-1/2"	190	178	139.5	105	18	4-19	350	180	-	-
3"	203	190	152.5	127	19	4-19	500	195	-	-
4"	229	229	190.5	157	24	8-19	650	245	310	420
5"	356	254	216	186	24	8-22	800	270	330	440
6"	394	279	241.5	216	26	8-22	1000	295	390	470
8"	457	343	298.5	270	29	8-22	-	-	440	510
10"	533	406	362	324	31	12-25	-	-	490	560
12"	610	573	432	381	32	12-5	-	-	530	600
14"	686	533	476	413	35	12-29	-	-	620	670
16"	762	597	540	470	37	16-29	-	-	675	720
18"	864	635	578	533	40	16-32	-	-	740	790
20"	914	699	635	584	43	20-32	-	-	825	870
24"	1067	813	749.5	692	48	20-35	-	-	920	960

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q341H鍛鋼球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
