氣源球閥
| 產品信息 | |
| 產品型號:QG,QY1 | 021-31261651 |
| 產品口徑:DN6-DN10 | m.hsbf-brake.com |
| 產品壓力:6.4MPa | [email protected] |
| 產品材質:碳鋼、不銹鋼 | 資料下載 |
| . 詢價請直接撥打021-31261651至銷售部,或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、氣源球閥概述
氣源球閥主要一端為內螺紋G1/2,一端為卡套式連接,這個連接方式簡單方便、快捷,所以在電力電氣,氣動管路,不能焊接的場合。
二、氣源球閥參數表
| 公稱通徑:DN6-DN10 | 公稱壓力:≤6.4MPa | 適用溫度:-20℃~65℃ |
| 適用介質:水、油、氣等 | 閥體材質:20#/A105/SS304/SS316/SS316L | 連接形式:卡套連接 內螺紋連接 |

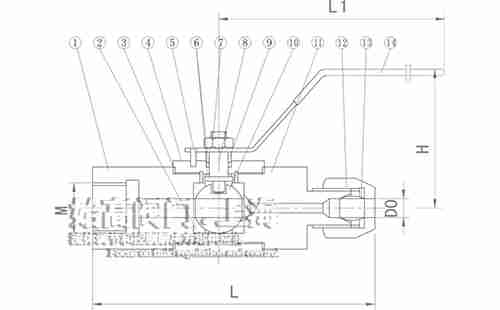

三、氣源球閥尺寸表
| 公稱通徑 | D0 | L | L1 | M | H |
| DN6 | φ6 | 90 | 110 | G1/2 | 44 |
| DN8 | φ8 | 90 | 110 | G1/2 | 48 |
| DN10 | φ10 | 95 | 110 | G1/2 | 55 |
四、零件材料
| 序號 | 零件名稱 | 不銹鋼 | 碳鋼 |
| 1 | 左閥蓋 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 2 | 閥座 | PTFE | PTFE |
| 3 | 閥座墊片 | PTFE | PTFE |
| 4 | 閥體 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 5 | 定位銷 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 6 | 填料 | PTFE | PTFE |
| 7 | 閥桿 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 8 | 閥桿螺母 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 9 | 格南螺母 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 10 | 球料 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 11 | 右閥座 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 12 | 螺帽 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 13 | 雙卡組合 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
|
