SG-BVY直角卡套球閥

產品信息
產品型號：SG-BVY	021-31261651
產品口徑：1/8	m.hsbf-brake.com
產品壓力：1000psi-2000psi	[email protected]
產品材質：316不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、直角卡套球閥概述

SG-BVY上裝式直角卡套球閥采用整體棒料上裝式球閥設計，卡套球閥也叫雙卡套式球閥，雙卡套球閥，卡套異徑球閥，卡環式球閥，卡圈式球閥，卡套變徑球閥。產品廣泛應用于水處理設備、化工設備、石化設備、造紙設備、采礦設備、電力設備配套、液化氣設備、食品設備、制藥設備、給排水設備、機械設備閥門、電子工業閥門、城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

二、直角卡套球閥參數表

接口尺寸：1/8"-3/4"(3mm-18mm)雙卡套，1/8"-1/2"螺紋	通徑尺寸：2.4mm，3.2mm，4.8mm，7.2mm，9.1mm
適用介質：水、氣、油等	閥體材質：316不銹鋼
工作溫度：-28℃-148℃	閥座材料：聚四氟乙烯
流道特征：直通、三通、四通、五通、流通、七通可供選擇	工作壓力：1000psig(68.9bar)-2000psig(138bar)

三、直角卡套球閥的特點

1、用于流路的開通和截斷。
2、球閥無調節能力，如果系統需要實現流量調節，必須串聯調節閥完成。
3、二通球閥的標準形式是水平閥。也可選用角式閥。
4、使用介質為氧氣時，需采用脫脂處理。

四、直角卡套球閥尺寸表

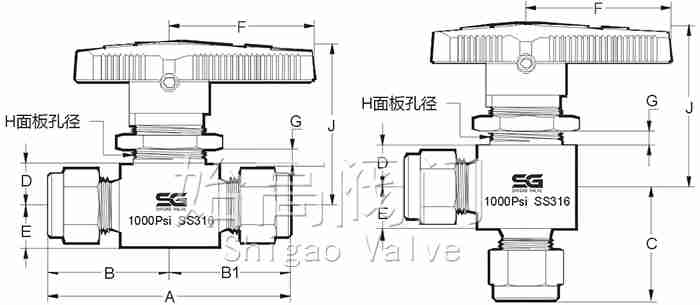

直角卡套球閥尺寸圖

入口/出口	配管	孔徑	A	B	B1	C	D	E	F	G	H	J
英制管接頭	1/8	2.4	51.1	25.7	25.7	24.6	8.6	7.1	28.4	6.4	15.1	34.5
	1/4	3.2	56.1	27.9	27.9	27.2	8.6	7.1	28.4	6.4	15.1	34.5
	1/4	4.5	59.9	30.0	30.0	29.7	11.2	9.7	38.9	4.8	19.8	39.6
	3/8	4.5	65.5	32.8	32.8	32.8	11.2	9.7	38.9	4.8	19.8	39.6
	3/8	7.1	77.5	38.6	38.6	36.3	14.2	14.2	50.8	9.5	28.6	52.6
	1/2	10.3	99.6	49.8	49.8	44.2	17.5	17.5	76.2	9.5	38.1	61.7
	3/4	10.3	99.6	49.8	49.8	44.2	17.5	17.5	76.2	9.5	38.1	61.7
公制管接頭	3	2.4	51.1	25.7	25.7	24.6	8.6	7.1	28.4	6.4	15.1	34.5
	6	3.2	56.1	27.9	27.9	27.2	8.6	7.1	28.4	6.4	15.1	34.5
	6	4.5	60.8	30.5	30.5	29.7	11.2	9.7	38.9	4.8	19.8	39.6
	10	7.1	78.0	38.9	38.9	36.9	14.2	14.2	50.8	9.5	28.6	52.6
	12	10.3	99.6	49.8	49.8	44.2	17.5	17.5	76.2	9.5	38.1	61.7
內螺紋 PT-NPT	1/8	3.2	41.2	20.6	20.6	20.6	8.6	7.1	28.4	6.4	15.1	34.5
	1/8	4.8	50.8	25.4	25.4	25.4	11.2	9.7	38.9	4.8	19.8	39.6
	1/4	4.8	52.5	26.2	26.2	26.4	11.2	9.7	38.9	4.8	19.8	39.6
	1/4	7.1	63.5	31.8	31.8	31.8	14.2	14.2	50.8	9.5	28.6	52.6
	3/8	7.1	63.5	31.8	31.8	31.8	14.2	14.2	50.8	9.5	28.6	52.6
	1/2	10.3	79.2	39.6	39.6	39.6	17.5	17.5	76.2	9.5	38.1	61.7
外 PT-NPT	1/4	4.8	50.5	25	30	26.2	11.2	9.7	38.9	4.8	19.8	39.6
外 PT-NPT 管接頭	1/4	4.8	55.9	25.4	25.4	30.5	11.2	9.7	38.9	4.8	19.8	39.6
外螺紋 VCR 接頭	1/4	3.2	53.8	26.9	26.9	27.7	11.2	9.7	28.4	4.8	15.1	34.5
	1/4	4.8	52.3	26.9	26.9	27.7	11.2	9.7	38.9	4.8	19.8	39.6
	1/2	7.1	73.2	36.6	36.6	-	14.2	14.2	50.8	9.5	28.6	52.6
	1/2	10.3	79.2	39.6	39.6	-	17.5	17.5	76.2	9.5	38.1	61.7

注：球閥適用于中小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置，采用90°傳動，故開關方便迅速，可以實現快速啟閉。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SG-BVY直角卡套球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
