螺旋除渣器

產品信息
產品型號：SGP11T	021-31261651
產品口徑：DN20-DN50	m.hsbf-brake.com
產品壓力：1.6MPa	[email protected]
產品材質：黃銅、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、產品概述

SGP11T螺旋除渣器/螺旋雜質分離器獨特的結構類似于螺旋脫氣閥，特殊設計的螺旋管位于螺旋除渣器的中心部位，它能在螺旋除渣器內產生一個靜止區域，使所有的大小顆粒有時間沉降至設備底部，匯集到沉渣室。顆粒從系統中分離出去時，螺旋除渣器的壓降保持不變，因此不會發生阻塞。系統正常運行時，可通過排污閥將雜質排出系統。

二、特點

1、系統運行時即可將污物排出，無需停止系統運行。
2、集中去除所有污物無需維護，不用安裝備用過濾器。
3、無需旁通閥或隔離閥，壓降很小，不會妨礙流體的流動。
4、無論較大雜質還是細小顆粒均可去除，較小去除顆�？芍翑�(shù)微米。

三、結構優勢

螺旋除渣器零部件圖

1、進口技術螺旋網，高效去除水中雜質，壓損低。
2、多種連接方式及連接口徑選擇。
3、緊固的黃銅或者不銹鋼閥體。
4、較大的沉淀室避免了經常排空的需求，大大節省人力。
5、排污球閥。

四、選型須知

1、DN20-DN50管徑產品為不銹鋼或黃銅材質閥體，DN50以上管徑產品均為碳鋼材質或者不銹鋼閥體。
2、流速大于1.5m/s以上的系統請選用高流速產品。
3、系統壓力損失小于0.01MPa。
4、標準產品的較大工作壓力為1.0MPa，較大承壓1.5MPa，較高工作溫度為110℃。我司可按客戶要求定制承受更高工作壓力及工作溫度的產品。
5、法蘭標準：凸面板式平焊鋼制管法蘭，JB/T81。

五、外形尺寸表

螺旋除渣器尺寸除渣器/除污器安裝示意圖

管徑	H	h	PS	D	e	L	流量(m3/h)
DN20	127	116	20	65	DN15	100	1.3
DN22	126	100	20	65	DN15	100	1.3
DN25	145	112	25	65	DN15	100	2.0
DN28	145	130	25	65	DN15	100	2.0
DN32	160	125	32	65	DN15	100	3.7
DN40	197	158	40	65	DN15	100	5.0
DN50	246	196	50	88	DN15	135	7.5
管徑	H	h	d	D	e	L	流量(m3/h)
DN20	180	-	20	65	DN15	100	1.3
DN22	180	-	20	65	DN15	100	1.3
DN25	180	-	25	65	DN15	100	2.0
DN28	180	-	25	65	DN15	100	2.0

六、產品圖片

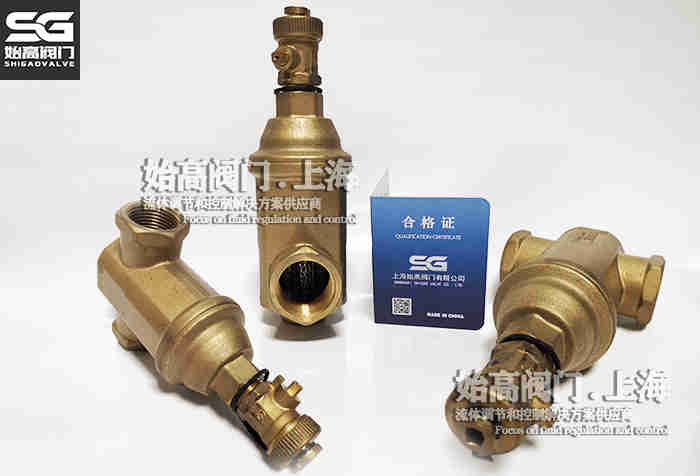

黃銅螺旋型除渣器

七、相關應用

獨特的結構使螺旋除渣器能夠在系統運行的同時快速方便地去除系統中的雜質污物。與傳統除污器的清潔方式不同，螺旋除渣器不需要系統停機，也無需拆卸即可將分離的污物排出系統。安裝螺旋雜質分離器后，您的系統可以始終保持在運行狀態，不需要準備備用除污器。核心結構的螺旋管能使所有雜質顆粒都沉降到設備底部的沉渣室。螺旋雜質分離器不受聚集污染物的影響，可連續工作。與普通過濾器不同，液體流經螺旋雜質分離器時，始終保持低壓損。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的螺旋除渣器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
