法蘭螺旋型除渣器

產品信息
產品型號：SGP41C	021-31261651
產品口徑：DN50-DN500	m.hsbf-brake.com
產品壓力：1.6MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、產品概述

法蘭螺旋型除渣器獨特的結構類似于螺旋脫氣閥，特殊設計的螺旋管位于螺旋除渣器的中心部位，它能在螺旋除渣器內產生一個靜止區域，使所有的大小顆粒有時間沉降至設備底部，匯集到沉渣室。顆粒從系統中分離出去時，螺旋除渣器的壓降保持不變，因此不會發生阻塞。系統正常運行時，可通過排污閥將雜質排出系統。

二、應用

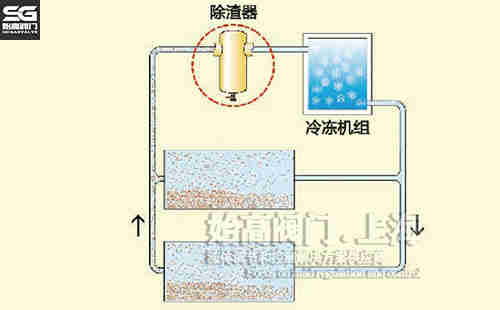

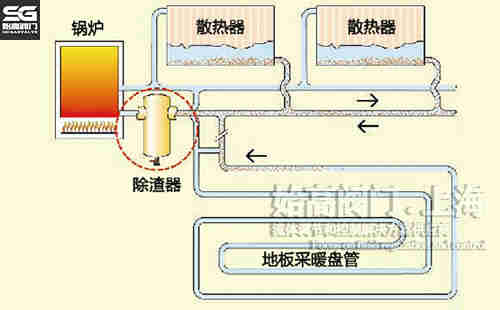

螺旋型除渣器鍋爐系統應用螺旋型除渣器制冷系統應用

螺旋型除渣器能夠在系統運行的同時快速方便的去除系統中的雜質污物。與傳統除污器的清潔方式不同，除渣器不需要系統停機，也無需拆卸即可將分離的污物排出系統。其螺旋管能夠?qū)㈦s質顆粒都沉降到設備底部的沉渣室。除渣器不受聚集污物的影響可連續工作。與普通過濾器不同，液體流經除渣器時，一直保持很低的壓損。

三、參數表

公稱通徑：DN50-DN750	公稱壓力：1.0MPa	適用溫度：-10℃-180℃
適用介質：水、水和乙二醇混合液、潤滑油等	閥體材質：碳鋼、不銹鋼	連接方式：法蘭、焊接

四、結構

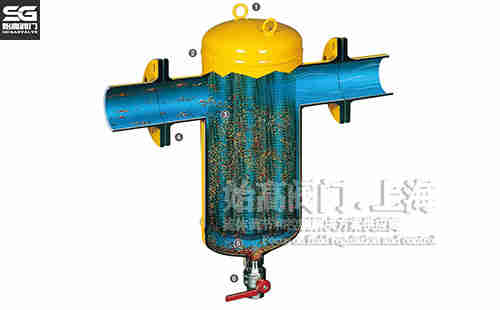

法蘭碳鋼螺旋除污器結構

1、可設置吊環、方便安裝。
2、厚實的閥體有效的保證質量。
3、全新帶有可拆卸的磁環，依靠強大磁力，對磁性金屬顆粒加強攔截。
4、多種連接方式可選。
5、大容量的沉淀室可收集大量的浮渣。
6、排污球閥。

五、法蘭螺旋型除渣器的特點

1、系統運行時即可將污物排出，無需停止系統運行。
2、集中去除所有污物無需維護，不用安裝備用過濾器。
3、無需旁通閥或隔離閥，壓降很小，不會妨礙流體的流動。
4、無論較大雜質還是細小顆粒均可去除，較小去除顆�？芍翑�(shù)微米。

六、選型須知

1、DN20-DN50管徑產品為不銹鋼或黃銅材質閥體，DN50以上管徑產品均為碳鋼材質或者不銹鋼閥體。
2、流速大于1.5m/s以上的系統請選用高流速產品。
3、系統壓力損失小于0.01MPa。
4、標準產品的較大工作壓力為1.0MPa，較大承壓1.5MPa，較高工作溫度為110℃。我司可按客戶要求定制承受更高工作壓力及工作溫度的產品。
5、法蘭標準：凸面板式平焊鋼制管法蘭，JB/T81。

七、外形尺寸表

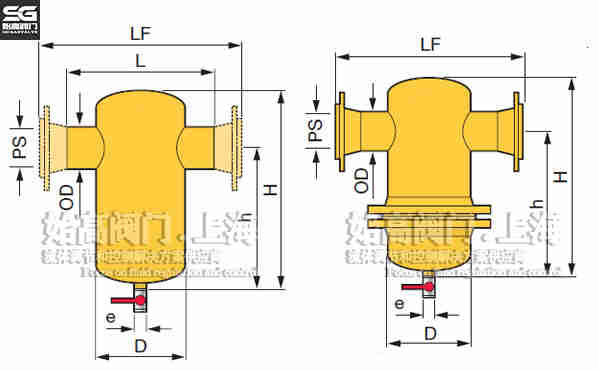

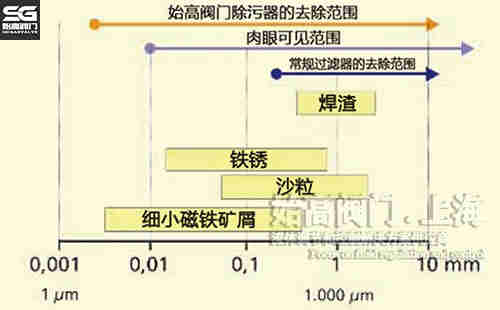

法蘭螺旋除渣器尺寸螺旋型除渣器過濾目數圖

管徑	H	h	D	e	LF	流量(m3/h)
DN50	440	270	160	DN25	350	12.5
DN50/H	440	250	220	DN25	470	25
DN65	440	260	160	DN25	350	20
DN65/H	440	240	220	DN25	470	40
DN80	570	350	220	DN25	470	27
DN80/H	570	320	330	DN25	640	55
DN100	570	340	220	DN25	480	47
DN100/H	570	310	330	DN25	640	95
DN125	760	460	330	DN25	640	72
DN125/H	760	430	410	DN25	780	145
DN150	760	440	330	DN25	640	108
DN150/H	760	420	410	DN25	780	220
DN200	910	540	410	DN25	780	180
DN200/H	910	530	510	DN25	890	360
DN250	1150	690	510	DN50	890	288
DN250/H	1150	670	610	DN50	1010	575
DN300	1510	1000	610	DN50	1010	405
DN300/H	1510	980	710	DN50	1200	810
DN400	1740	1130	810	DN50	1420	650
DN400/H	1740	1100	920	DN50	1520	1350
DN500	2100	1390	1020	DN50	1620	1060
DN500/H	2100	1360	1120	DN50	1720	2120

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭螺旋除渣器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
