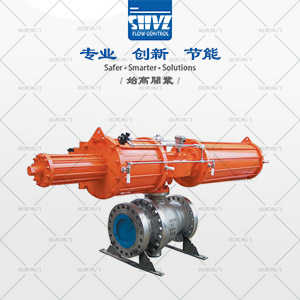

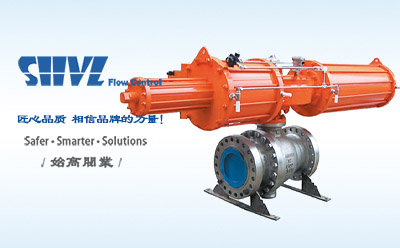

美標氣動固定式球閥

內容摘要

Q647F美標氣動固定式球閥適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。氣動固定式球閥與浮動式球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

美標氣動固定式球閥參數表

產品品牌：	始高閥門	產品名稱：	美標氣動固定式球閥
產品型號：	Q647F/Q647H	閥體材質：	碳鋼、不銹鋼、鉻鉬鋼、合金鋼
連接方式：	法蘭	適用壓力：	150LB~600LB
公稱通徑：	DN50～DN700 (2"～28")	驅動方式：	氣動
適用介質：	水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等	適用溫度：	-45℃～+425℃
執行器形式：	AT氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

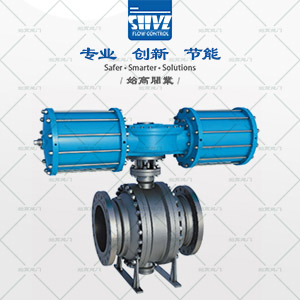

閥門概述Product introduction

結構特點Features

1、采用固定球設計，相對運動部位均采用磨損系數小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
2、采用全通徑或縮徑設計，流通阻力小。
3、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不需考慮介質的流向。
4、具有防火防靜電結構，在閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃介質，確保系統安全。
5、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬硬密封結構。

主要零部件材質Material of main parts

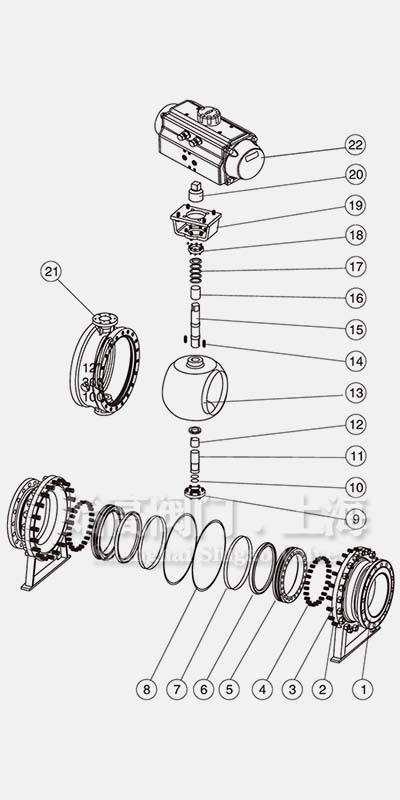

序號	名稱	材質C	材質P	材質R
1	左右閥體	WCB	CF8	CF8M
2	螺栓	B7	304	316
3	螺母	2H	304	316
4	彈簧	60Si2Mo	1Cr18Ni9	0Cr18Ni12Mo2
5	閥座	A105	304	316
6	密封圈	PTFE、尼龍、PPL、硬質合金
7	O型圈	橡膠、氟橡膠
8	墊片	PTFE、石墨金屬?gòu)?fù)合墊
9	法蘭	WCB	CF8	CF8M
10	墊片	304	304	304
11	下閥桿	410	304	316
12	襯套	PTFE復合軸承
13	球體	F304	F304	F316
14	鍵	C1045	304	316
15	閥桿	410	304	316
16	襯套	PTFE復合軸承
17	填料	PTFE、柔性石墨
18	填料壓蓋	WCB	304	316
19	連接套	A105	304	304
20	支架	WCB	304	304
21	閥體	WCB	CF8	CF8M
22	氣動執行器	AT	AT	AT

外形尺寸Overall Dimension

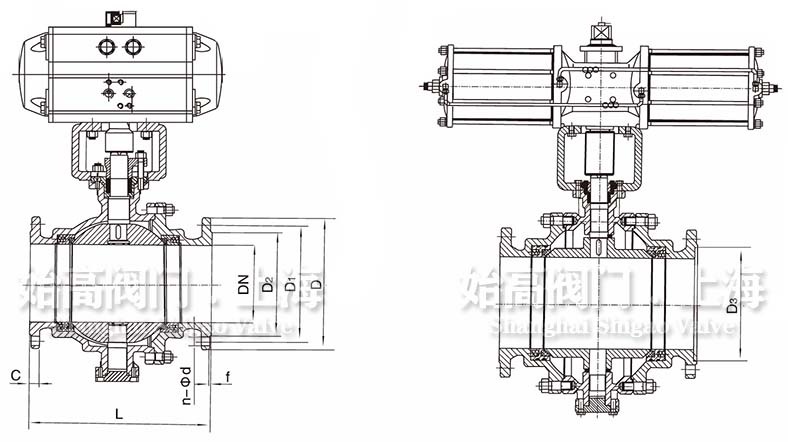

美標氣動固定式球閥尺寸圖

DN	in	L	D	D1	D2	C	f	n-d
50	2	178	152	120.6	92	15.8	1.6	4-19
65	2-1/2	190	178	139.7	105	17.6	1.6	4-19
80	3	203	190	152.4	127	19.1	1.6	4-19
100	4	229	229	190.5	157	23.9	1.6	8-19
125	5	356	254	216	186	23.9	1.6	8-22
150	6	394	279	241.3	216	25.4	1.6	8-22
200	8	457	343	298.5	270	28.6	1.6	8-22
250	10	533	406	362	324	30.2	1.6	12-25
300	12	610	483	432	381	31.8	1.6	12-25
400	16	762	597	539.5	470	36.6	1.6	16-29
500	20	914	699	635	584	42.9	1.6	20-32

注：
1、系列球閥結構長度及連接法蘭尺寸可根據JB/T79標準或用戶要求設計制造。
2、根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
3、以上為150lB閥門參數，若需要更高壓力參數請來電咨詢本公司。

結語Conclusion

美標氣動固定式球閥它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用時間長，適用于高壓、大口徑場合。彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都可以密封因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用加強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧可以讓閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，讓球與密封圈的接處位置相應。
