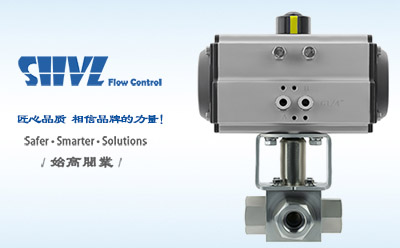

氣動高壓三通球閥

內容摘要

氣動高壓三通球閥主要應用于液壓管路中控制油液的流通和截止。本球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。閥體采用鋼制鍛件，表面鍍鉻，鍍黃鋅。采用GT或AT雙(單)作用氣動活塞式執行器與液壓三通高壓球閥組成

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動高壓三通球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動高壓三通球閥
產品型號：	Q614F-320P/Q615F-320P/KHB3K（BK3）	閥體材質：	不銹鋼304
連接方式：	內螺紋	適用壓力：	32MPa
公稱通徑：	DN8~DN50	驅動方式：	氣動
適用介質：	水、液壓油、氣體等	適用溫度：	-20°C ~ +150°C
執行器形式：	AT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動高壓三通球閥主要應用于液壓管路中控制油液的流通和截止。本球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。閥體采用鋼制鍛件，表面鍍鉻，鍍黃鋅。

采用GT或AT雙(單)作用氣動活塞式執行器與液壓三通高壓球閥組成，可選配定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、防爆三聯件、隔爆三聯件、手輪機構等。T型適用于介質的分流，合流或流向切換。L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，雙層閥桿填料符合德國泄露測試要求，在系統泄壓后無需拆下整個閥體就能進行檢查和維修。

型號編制Model

1、系列代號：KHB3K（BK3）系列二位三通球閥。
2、連接代號：M**、G**、**LR、**SR、PT**、NPT**。
3、公稱通徑：04、06、08、10、13、16、20、25、32、40、50。
4、球芯機能：L-L型機能球芯、T-T型機能球芯。
5、閥體工作油口（三通球閥與直通球閥區別的油口）連接螺紋：N-內螺紋、W-外螺紋。
6、閥體、接頭材料：1-45#、3-316不銹鋼。
7、球芯、閥鎖材料：1-45#、3-316不銹鋼。
8、球封材料：1-POM（聚甲醛）、2-PTFE（聚四氟乙烯）。
9、閥體與接頭和閥鎖處密封材料：1-NBR、2-FPM/FKM（氟橡膠）。
10、手柄形式：01-C型鋅合金曲手柄、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄。
備注：壓力參數對應產品的材料為碳鋼。材料1111為常規使用組合，PTFE材料使用時工作壓力不超過100bar。

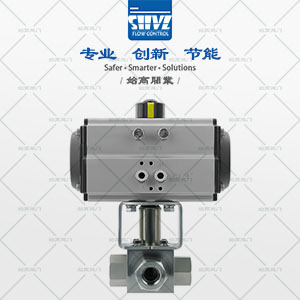

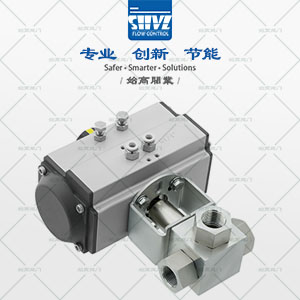

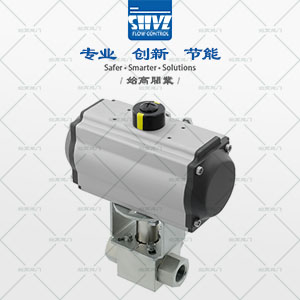

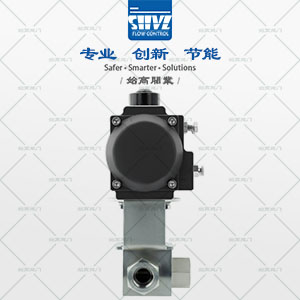

閥門細節Details of valves

外形尺寸Overall Dimension

氣動高壓三通球閥尺寸圖

DN	T	H	C	K	D	R
8	83	43	48	34	G1/4"	6
10	83	43	48	34	G3/8"	8
15	83	43	48	34	G1/2"	10
20	103	53	62	45	G3/4"	14.5
25	113	64	62	56	G1"	19.6
32	125	68	62	60	G1-1/4"	24.5
40	136	70	73	66	G1-1/2"	30
50	160	88	73	80	G2"	39.6

結語Conclusion

氣動高壓三通球閥由內螺紋鍛造高壓球閥與氣動執行器組成，閥體材質均經過硬質及防腐處理，提高了閥體的強度，具有較好的耐壓耐磨的優點。氣動高壓球閥采用三段式閥體，使結構更加緊湊且便于裝配，適用于液壓油，水，高壓氣體等介質�？膳湟蚤y門定位器輸入4-20mA的模擬信號從而控制球芯運轉的開度大小，實現對介質壓力、流量、溫度等參數的比例式調節。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動高壓三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
