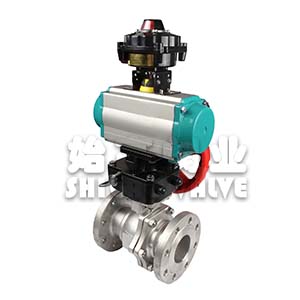

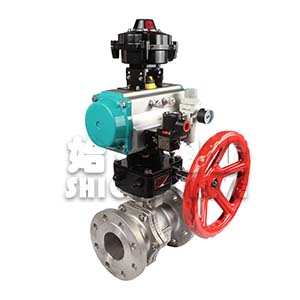

氣動O型切斷球閥
| 內容摘要 |
Q641F氣動O型切斷球閥采用氣動執行器及精鑄球閥組成。主要分為氣動軟密封及氣動硬密封球閥兩大類。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性能好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作. |
| 詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
| 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌: | 始高閥門 | 產品名稱: | 氣動O型切斷球閥 |
| 產品型號: | ZSHO/Q641F | 閥體材質: | 碳鋼/鑄鋼/不銹鋼 |
| 連接方式: | 法蘭 | 適用壓力: | PN16/PN25/PN40/PN64 |
| 公稱通徑: | DN15~DN300 | 驅動方式: | 氣動 |
| 適用介質: | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | 適用溫度: | PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
| 設計標準: | GB/12237 | 結構長度: | GB/12221 |
| 法蘭尺寸: | GB/9113、JB/T79 | 泄漏量: | 軟密封:零泄漏;硬密封:≤額定流量的10-5 |
| 執行器形式: | AT氣動執行器/PT氣動執行器 | 作用方式: | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式: | 開關型、智能調節型 | 氣源壓力: | 雙作用3-8bar;單作用4-8bar |
| 操作介質: | 空氣 | 連接尺寸: | ISO5211 |
| 氣源接口: | 符合NAMUR標準 | 制造標準: | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
Q641F氣動O型切斷球閥采用氣動執行器及精鑄球閥組成。主要分為氣動軟密封及氣動硬密封球閥兩大類。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性能好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。
ZSHO氣動切斷球閥采用氣動執行器及高品質球閥組成,屬于氣動開關球閥。氣動切斷球閥密封性能優良,流通能力大,結構簡單,使用壽命長,便于維修。氣動切斷球閥配用的執行機構具結構簡單,緊湊,性能卓越,輸出力矩大等特點。氣動開關球閥亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的獨特優點是一旦動力源發生故障,氣動開關球閥將按控制系統的要求自動處于開啟或關閉的位置。氣動切斷球閥廣泛應用于化工,石油,輕紡,電力,食品制藥,制冷,航空,航天,造紙等工業領域,不僅能控制氣體,液體和蒸汽介質,也適用于控制污水和含有纖維的本質。
1、流體阻力小、球閥是所有閥類中流體阻力的一種,即使是縮徑球閥,其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩,可使閥桿長期操作平衡靈活。
3、閥座密封性能好,采用聚四氟乙烯等材料制成密封圈,結構易于密封,而且球閥的密封能力隨著介質壓力的增大而增大。
4、閥桿密封可靠,由于閥桿只做旋轉運動而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質壓力的增大而增大。

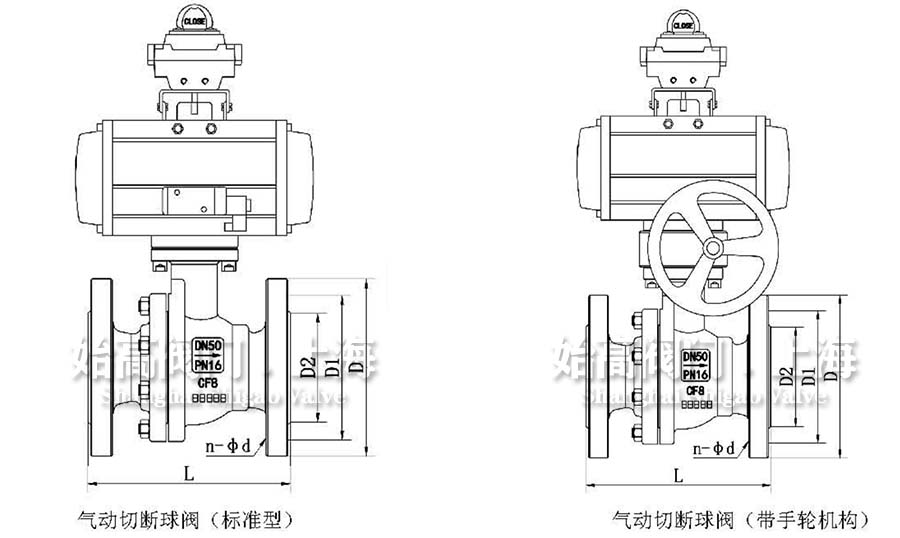

| DN | L | PN16 | PN16 | PN16 | PN16 | PN25 | PN25 | PN25 | PN25 |
| D | D1 | D2 | n-d | D | D1 | D2 | n-d | ||
| 15 | 130 | 95 | 65 | 45 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
氣動O型切斷球閥(開關球閥)常用于要求快速關閉管路介質流通的場合,主要由單作用氣動執行器與O型球閥組成,具有緊急復位的功能,可在遇到突發故障或失去氣源時,快速關閉閥門,防止介質流入。氣動O型切斷球閥以壓縮空氣為動力源,且執行速度非常快,具有高準確的開閉功能,可嚴密切斷管路中的流體,可就地控制和遠距離集中控制,提高了使用的安全性。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動O型切斷球閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
|
